1、Netty概述

  • 原生NIO存在的问题

    • NIO的类库和API繁杂，使用麻烦：需要熟练掌握Selector、ServerSocketChannel、SocketChannel、ByteBuffer等。
    • 需要具备其他的额外技能：要熟悉Java多线程编程，因为NIO编程涉及到Reactor模式，你必须对多线程和网络编程非常熟悉，才能编写出高质量的NIO程序。
    • 开发工作量和难度都非常大：例如客户端面临断连重连、网络闪断、半包读写、失败缓存、网络拥塞和异常流的处理等等。
    • JDK NIO的Bug：例如臭名昭著的Epoll Bug，它会导致Selector空轮询，最终导致CPU100%。直到 JDK1.7版本该问题仍旧存在，没有被根本解决。

  • Netty介绍

    • Netty是由JBOSS提供的一个Java开源框架。Netty提供异步(采用多线程，基于多路复用)的、基于事件驱动的网络应用程序框架，用以快速开发高性能、高可靠性的网络IO程序。

    • Netty可以帮助你快速、简单的开发出一个网络应用，相当于简化和流程化了NIO的开发过程。

    • Netty是目前最流行的NIO框架，Netty在互联网领域、大数据分布式计算领域、游戏行业、通信行业等获得了广泛的应用，知名的Elasticsearch、Dubbo框架内部都采用了Netty。

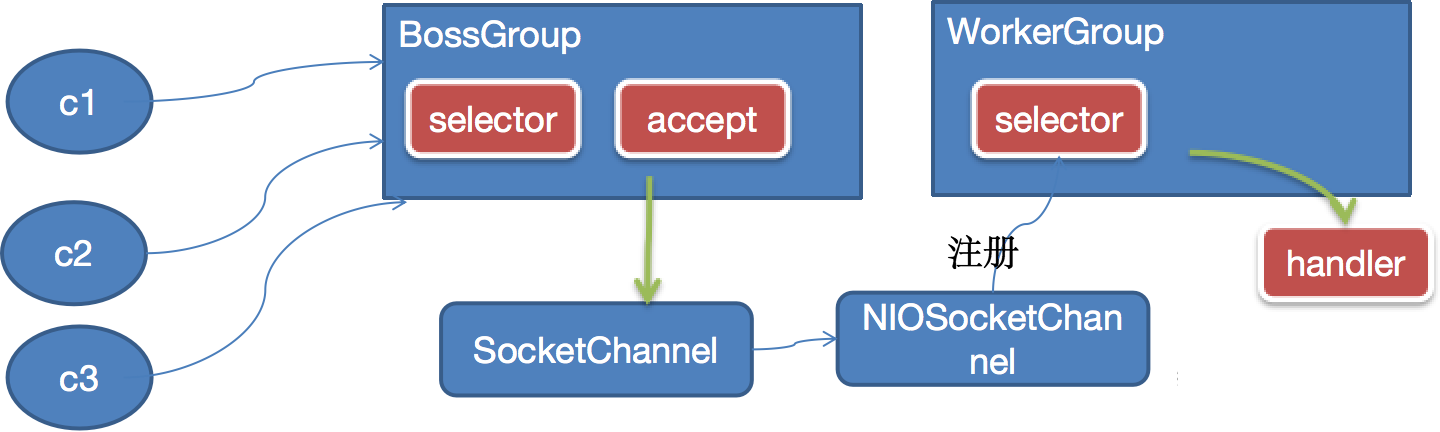

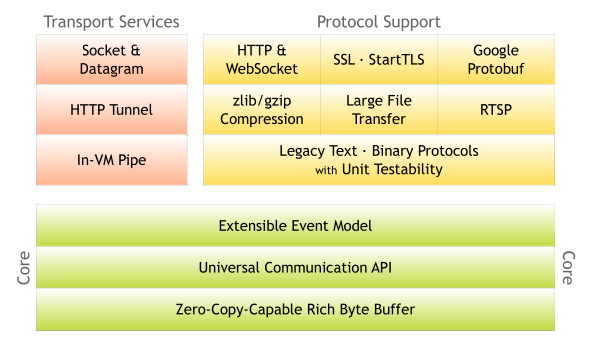

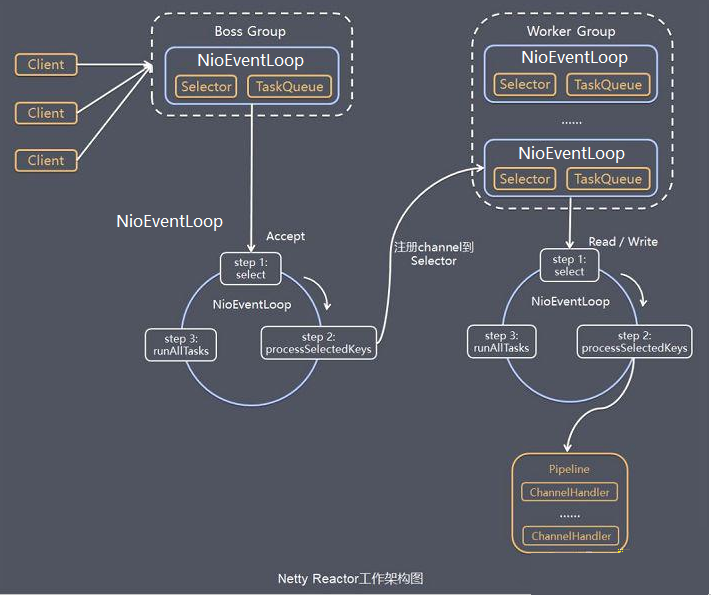

    • 其架构如下图：

    • Netty优点：Netty对JDK自带的NIO的API进行了封装，解决了下述问题。

      • 将一些基础的网络协议定义好直接使用。
      • 解决TCP传输问题，如粘包、半包。
      • 解决了epoll空轮询导致CPU100%的问题。
      • 对API进行增强，使之更易用，如FastThreadLocal=>ThreadLocal，ByteBuf=>ByteBuffer。
      • 设计优雅：适用于各种传输类型的统一API阻塞和非阻塞Socket；基于灵活且可扩展的事件模型，可以清晰地分离关注点；高度可定制的线程模型-单线程，一个或多个线程池。
      • 使用方便：详细记录的Javadoc，用户指南和示例；没有其他依赖项，JDK5（Netty3.x）或 6（Netty4.x）就足够了。
      • 高性能、吞吐量更高：延迟更低；减少资源消耗；最小化不必要的内存复制。
      • 安全：完整的SSL/TLS和StartTLS支持。
      • 社区活跃、不断更新：社区活跃，版本迭代周期短，发现的Bug可以被及时修复，同时，更 多的新功能会被加入。

    • Netty在Java网络应用框架中的地位就好比：Spring框架在JavaEE开发中的地位。以下的框架都使用了 Netty，因为它们有网络通信需求！

      • Cassandra - nosql数据库
      • Spark - 大数据分布式计算框架
      • Hadoop - 大数据分布式存储框架
      • RocketMQ - ali开源的消息队列
      • ElasticSearch - 搜索引擎
      • gRPC - rpc框架
      • Dubbo - rpc框架
      • Spring 5.x - flux api完全抛弃了tomcat，使用netty作为服务器端
      • Zookeeper - 分布式协调框架

  • 最简单的netty客户端和服务端程序：

    • 客户端：

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      public class HelloClient {
          public static void main(String[] args) throws InterruptedException {
            // 1、启动类
              new Bootstrap()
                // 2、添加EventLoop
                  .group(new NioEventLoopGroup())
                  // 3、选择客户端channel实现
                  .channel(NioSocketChannel.class)
                  // 4、添加处理器
                  .handler(new ChannelInitializer<NioSocketChannel>() {
                      @Override // 在连接建立后被调用
                      protected void initChannel(NioSocketChannel ch) throws Exception {
                          ch.pipeline().addLast(new StringEncoder());
                      }
                  })
                  // 5、连接到服务器
                  .connect(new InetSocketAddress("localhost", 8080))
                  .sync()
                  .channel()
                  // 6、向服务器发送数据
                  .writeAndFlush("hello, world");
          }
      }

    • 服务端：

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      public class HelloServer {
          public static void main(String[] args) {
              // 1、启动器，负责组装netty组件，启动服务器
              new ServerBootstrap()
                      // 2、NioEventLoopGroup包含BossEventLoop和WorkerEventLoop(selector,thread), 即为group组
                      .group(new NioEventLoopGroup())
                      // 3、选择服务器的ServerSocketChannel实现
                      .channel(NioServerSocketChannel.class)
                      // 4、boss负责处理连接，worker(child)负责处理读写，决定了worker(child)能执行哪些操作（handler）
                      .childHandler(
                              // 5、channel代表和客户端进行数据读写的通道，Initializer为初始化器，ChannelInitializer其实也是个特殊的handler，负责添加别的handler
                              new ChannelInitializer<NioSocketChannel>() {
                                  @Override
                                  protected void initChannel(NioSocketChannel ch) throws Exception {
                                      // 6、添加具体handler
                                      ch.pipeline().addLast(new StringDecoder()); // 将ByteBuf转换为字符串
                                      ch.pipeline().addLast(new ChannelInboundHandlerAdapter() { // 自定义handler
                                          @Override // 读事件
                                          public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                                              System.out.println(msg); // 打印上一步转换好的字符串
                                          }
                                      });
                                  }
                              })
                      // 7、绑定监听端口
                      .bind(8080);
          }
      }

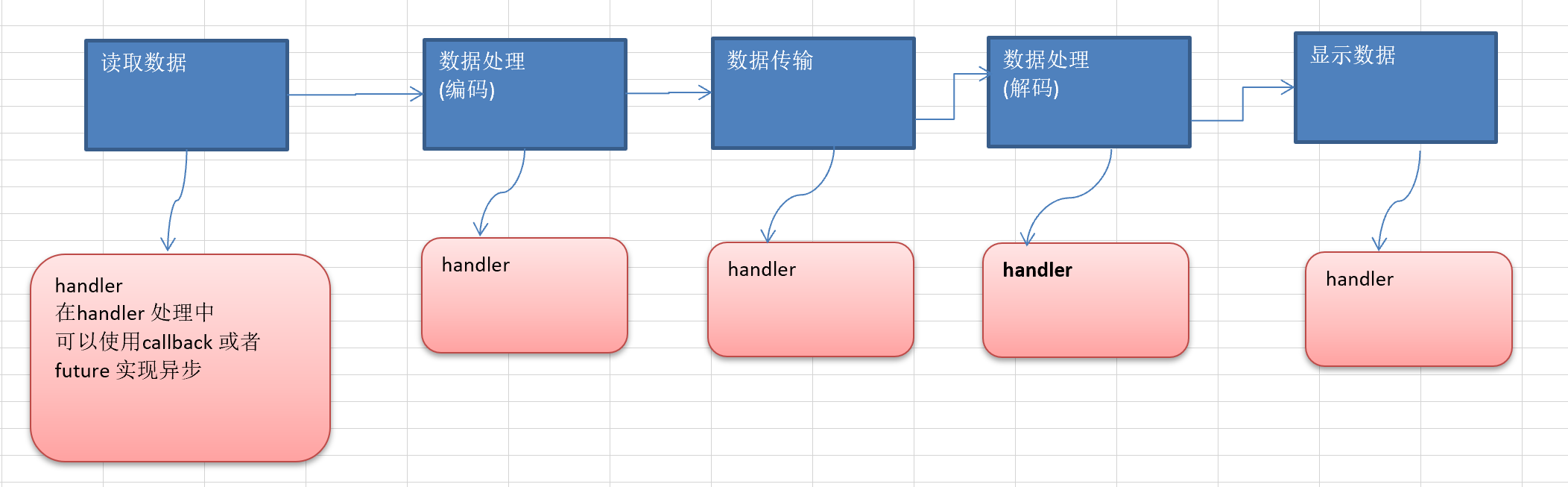

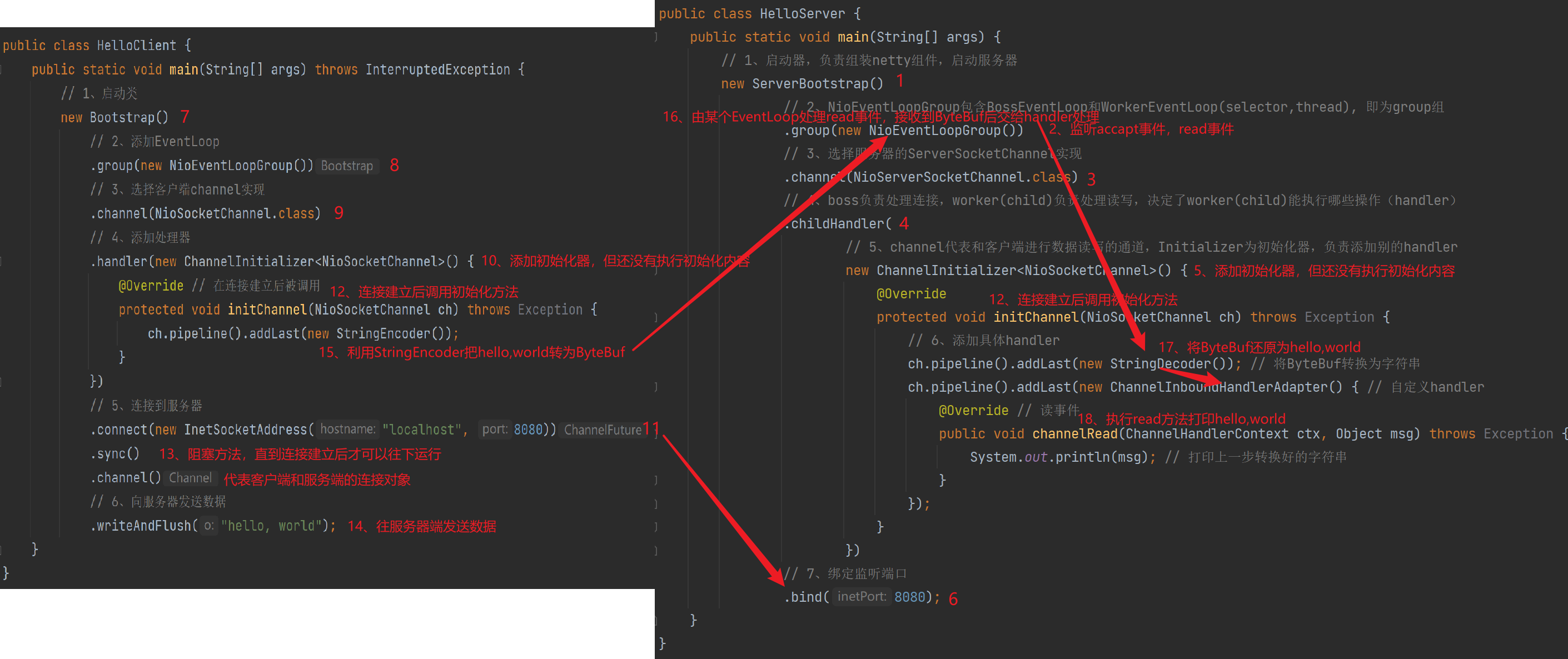

    • 流程解析如下图：

      • 把channel理解为数据的通道。
      • 把msg理解为流动的数据，最开始输入是ByteBuf，但经过pipeline的加工，会变成其它类型对象，最后输出又变成ByteBuf。
      • 把handler理解为数据的处理工序。
        • 工序有多道，合在一起就是pipeline，pipeline负责发布事件（读、读取完成…）传播给每个handler，handler对自己感兴趣的事件进行处理（重写了相应事件处理方法）。

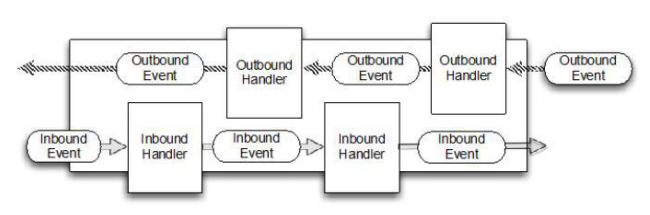

        • handler分Inbound和Outbound两类。
      • 把eventLoop(内部使用单线程的线程池实现)理解为处理数据的工人。
        • 工人可以管理多个channel的io操作，并且一旦工人负责了某个channel，就要负责到底（绑定）。
        • 工人既可以执行io操作，也可以进行任务处理，每位工人有任务队列，队列里可以堆放多个channel的待处理任务，任务分为普通任务、定时任务。
        • 工人按照pipeline顺序，依次按照handler的规划（代码）处理数据，可以为每道工序指定不同的工人。

2、Netty组件

2.1 EventLoop

2.1.1 事件循环对象与组

事件循环对象

  • EventLoop（事件循环对象）本质是一个单线程执行器（同时维护了一个Selector），里面有run方法处理Channel上源源不断的io事件。它的继承关系比较复杂：
    • 一条线是继承自j.u.c.ScheduledExecutorService，因此包含了线程池中所有的方法。
    • 另一条线是继承自netty自己的OrderedEventExecutor。
      • 提供了boolean inEventLoop(Thread thread)方法判断一个线程是否属于此EventLoop。
      • 提供了parent方法来看看自己属于哪个EventLoopGroup。

事件循环组

  • EventLoopGroup是一组EventLoop，Channel一般会调用EventLoopGroup的register方法来绑定其中一个EventLoop，后续这个Channel上的io事件都由此EventLoop来处理（保证了io事件处理时的线程安全）。它继承自netty自己的EventExecutorGroup。

    • 实现了Iterable接口提供遍历EventLoop的能力。
    • 另有next方法获取集合中下一个EventLoop。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30

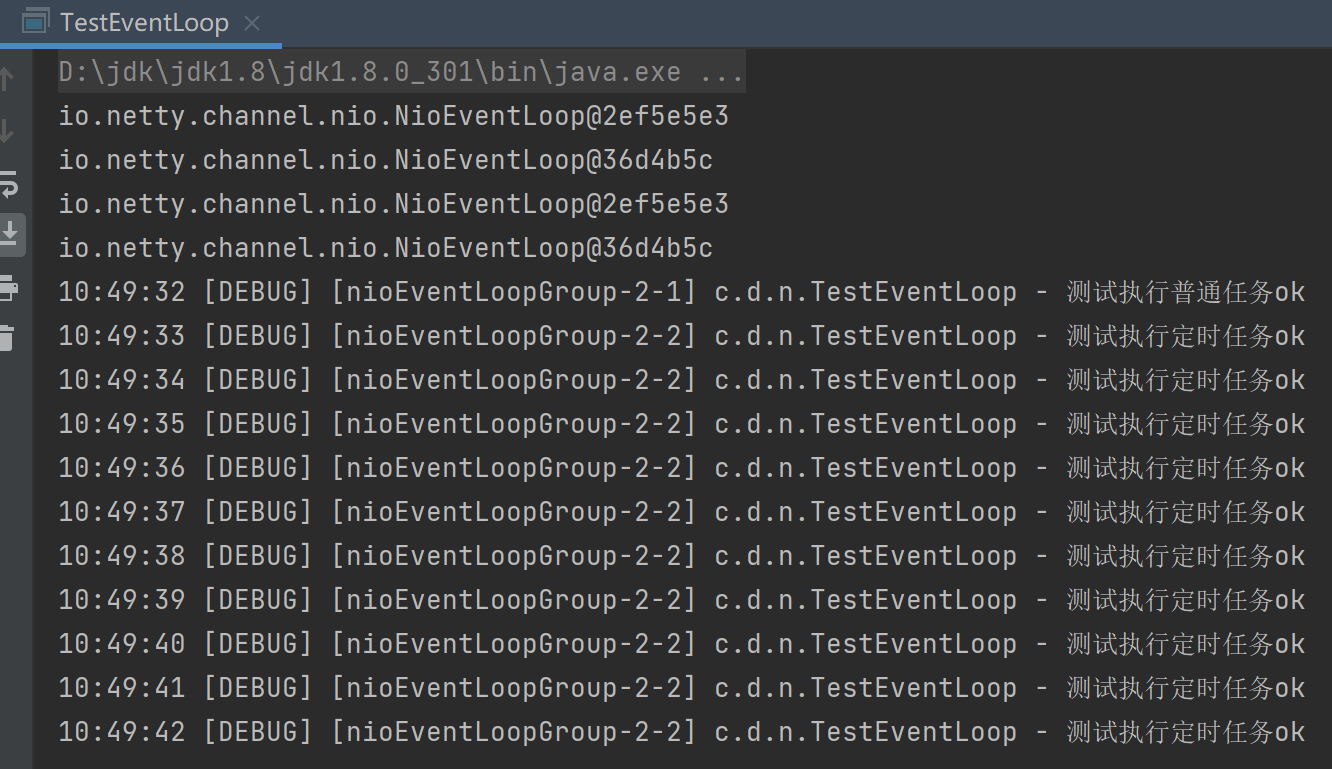

    @Slf4j
    public class TestEventLoop {
        public static void main(String[] args) throws InterruptedException {
            // 1、创建事件循环组，默认的线程数是当前系统CPU核心数*2
            EventLoopGroup group = new NioEventLoopGroup(2); // 能处理io事件，普通任务或者定时任务
    //      EventLoopGroup group = new DefaultEventLoopGroup(); // 只能处理普通任务，定时任务
            // 2、获取下一个事件循环对象
            System.out.println(group.next());// io.netty.channel.nio.NioEventLoop@2ef5e5e3
            System.out.println(group.next());// io.netty.channel.nio.NioEventLoop@36d4b5c
            System.out.println(group.next());// io.netty.channel.nio.NioEventLoop@2ef5e5e3
            System.out.println(group.next());// io.netty.channel.nio.NioEventLoop@36d4b5c

            // 3、执行普通任务
            group.next().execute(() -> {
                try {
                    Thread.sleep(1000);
                } catch (InterruptedException e) {
                    e.printStackTrace();
                }
                log.debug("测试执行普通任务ok");
            });

            Thread.sleep(2000);

            // 4、执行定时任务
            group.next().scheduleAtFixedRate(() -> {
                log.debug("测试执行定时任务ok");
            }, 0, 1, TimeUnit.SECONDS);
        }
    }

2.1.2 NioEventLoop处理IO事件

1638363708138

  • 客户端：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    @Slf4j
    public class EventLoopClient {
        public static void main(String[] args) throws InterruptedException {
            Channel channel = new Bootstrap()
                    .group(new NioEventLoopGroup(1))
                    .handler(new ChannelInitializer<NioSocketChannel>() {
                        @Override
                        protected void initChannel(NioSocketChannel ch) throws Exception {
                            ch.pipeline().addLast(new StringEncoder());
                        }
                    })
                    .channel(NioSocketChannel.class).connect("localhost", 8080)
                    .sync()
                    .channel();

            channel.writeAndFlush(ByteBufAllocator.DEFAULT.buffer().writeBytes("1".getBytes()));
            Thread.sleep(2000);
            channel.writeAndFlush(ByteBufAllocator.DEFAULT.buffer().writeBytes("2".getBytes()));
        }
    }

  • 服务端：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    @Slf4j
    public class EventLoopServer {
        public static void main(String[] args) {
            // 细分2：创建一个独立的EventLoopGroup，用来处理耗时较长的操作
            EventLoopGroup group = new DefaultEventLoopGroup();
            new ServerBootstrap()
                    // 划分为boss和worker
                    // 细分1：boss只负责ServerSocketChannel上的accept事件，worker只负责socketChannel上的读写
                	// NioServerSocketChannel只会跟一个NioEventLoop绑定
                    .group(new NioEventLoopGroup(), new NioEventLoopGroup(2))
                    .channel(NioServerSocketChannel.class)
                    .childHandler(new ChannelInitializer<NioSocketChannel>() {
                        @Override
                        protected void initChannel(NioSocketChannel ch) throws Exception {
                            ch.pipeline().addLast("handler1", new ChannelInboundHandlerAdapter() {
                                @Override                                         // ByteBuf
                                public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                                    ByteBuf buf = (ByteBuf) msg;
                                    log.debug(buf.toString(Charset.defaultCharset()));
                                    ctx.fireChannelRead(msg); // 让消息传递给下一个handler
                                }
                            }).addLast(group, "handler2", new ChannelInboundHandlerAdapter() {
                                @Override                                         // ByteBuf
                                public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                                    ByteBuf buf = (ByteBuf) msg;
                                    log.debug(buf.toString(Charset.defaultCharset()));
                                }
                            });
                        }
                    })
                    .bind(8080);
        }
    }

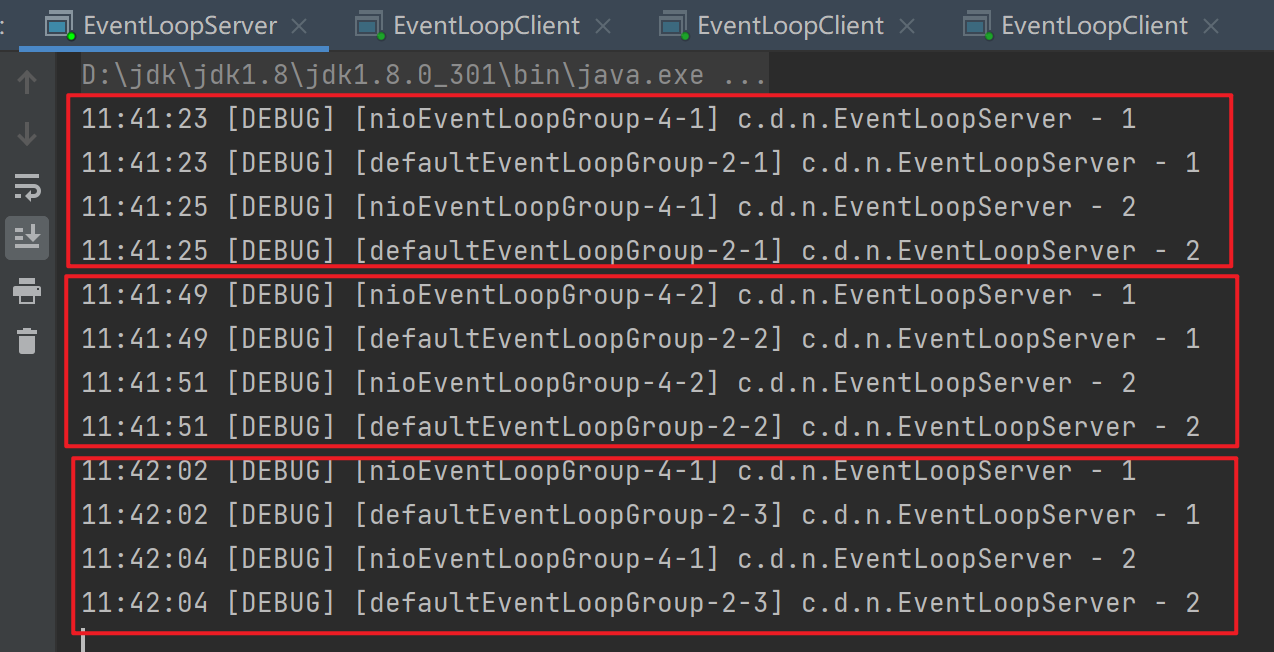

  • 先开启服务端，再开启三个客户端后，服务器端打印如下：

    • 一个NioEventLoop可以管理多个SocketChannel，但一个SocketChannel一旦绑定了一个NioEventLoop，那么接下来在此SocketChannel上的读写都由这个NioEventLoop来处理。

  • 那么handler在执行中是如何换人的呢？在handler的执行过程中会调用以下方法：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    static void invokeChannelRead(final AbstractChannelHandlerContext next, Object msg) {
        final Object m = next.pipeline.touch(ObjectUtil.checkNotNull(msg, "msg"), next);
        // 下一个handler的事件循环是否与当前的事件循环是同一个线程
        EventExecutor executor = next.executor();// 返回下一个handler的eventLoop

        // 判断当前handler中的线程是否和下一个handler中的eventLoop是同个线程，如果是则直接调用
        if (executor.inEventLoop()) {
            next.invokeChannelRead(m);
        }
        // 如果不是则将要执行的代码作为任务提交给下一个事件循环处理（换人）
        else {
            executor.execute(new Runnable() {
                @Override
                public void run() {
                    next.invokeChannelRead(m);
                }
            });
        }
    }
    • 如果两个handler绑定的是同一个线程，那么就直接调用。
    • 否则，把要调用的代码封装为一个任务对象，由下一个handler的线程来调用。

2.2 Channel

2.2.1 Channel简介

  • channel的主要作用：

    • close()可以用来关闭channel。
    • closeFuture()用来处理channel的关闭。
      • sync方法作用是同步等待channel关闭。
      • 而addListener方法是异步等待channel关闭。
    • pipeline()方法添加处理器。
    • write()方法将数据写入。
    • writeAndFlush()方法将数据写入并刷出。

2.2.2 ChannelFuture

  • 一段客户端代码拆开后如下：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    public class NettyClient {
        public static void main(String[] args) throws InterruptedException {
            ChannelFuture channelFuture = new Bootstrap()
                    .group(new NioEventLoopGroup())
                    .channel(NioSocketChannel.class)
                    .handler(new ChannelInitializer<NioSocketChannel>() {
                        @Override
                        protected void initChannel(NioSocketChannel ch) {
                            ch.pipeline().addLast(new StringEncoder());
                        }
                    })
                	// main线程发起调用，真正执行的是NioEventLoop线程，是异步非阻塞的
                    .connect("127.0.0.1", 8080); // 1

            //channelFuture.sync(); 阻塞当前线程直至nio线程连接建立完毕
            Channel channel = channelFuture.channel();
            channel.writeAndFlush("hello world!");
        }
    }

  • 将channelFuture.sync()注释后，发现客户端无法向服务端发送数据，原因是connect方法是异步非阻塞的，意味着不等连接建立，方法执行就返回了。因此channelFuture对象中不能立刻获得到正确的Channel对象。实验如下：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    @Slf4j
    public class NettyClient {
        public static void main(String[] args) throws InterruptedException {
            ChannelFuture channelFuture = new Bootstrap()
                .group(new NioEventLoopGroup())
                .channel(NioSocketChannel.class)
                .handler(new ChannelInitializer<NioSocketChannel>() {
                    @Override
                    protected void initChannel(NioSocketChannel ch) {
                        ch.pipeline().addLast(new StringEncoder());
                    }
                })
                .connect("127.0.0.1", 8080);
            log.debug("{}",channelFuture.channel()); // 1
            channelFuture.sync(); // 2
            log.debug("{}",channelFuture.channel()); // 3
        }
    }

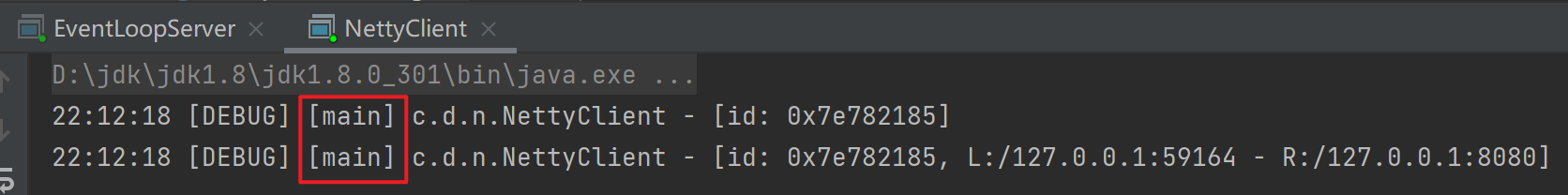

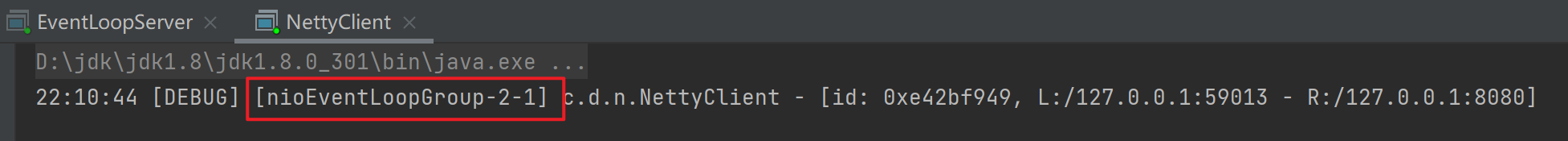

    • 执行到1时，连接未建立，打印 [id: 0x7e782185]。

    • 执行到2时，sync方法是同步等待连接建立完成。

    • 执行到3时，连接肯定建立了，打印[id: 0x7e782185, L:/127.0.0.1:59164 - R:/127.0.0.1:8080]。

  • 除了用sync方法可以让异步操作同步以外，还可以使用回调的方式：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    @Slf4j
    public class NettyClient {
        public static void main(String[] args) throws InterruptedException {
            ChannelFuture channelFuture = new Bootstrap()
                    .group(new NioEventLoopGroup())
                    .channel(NioSocketChannel.class)
                    .handler(new ChannelInitializer<NioSocketChannel>() {
                        @Override
                        protected void initChannel(NioSocketChannel ch) {
                            ch.pipeline().addLast(new StringEncoder());
                        }
                    })
                    .connect("127.0.0.1", 8080); // 1

            channelFuture.addListener(new ChannelFutureListener() {
                @Override
                // 在nio线程连接建立好后就会调用此方法
                public void operationComplete(ChannelFuture future) throws Exception {
                    Channel channel = future.channel();
                    log.debug("{}", channel);
                    channel.writeAndFlush("hello world!");
                }
            });
        }
    }

2.2.3 CloseFuture

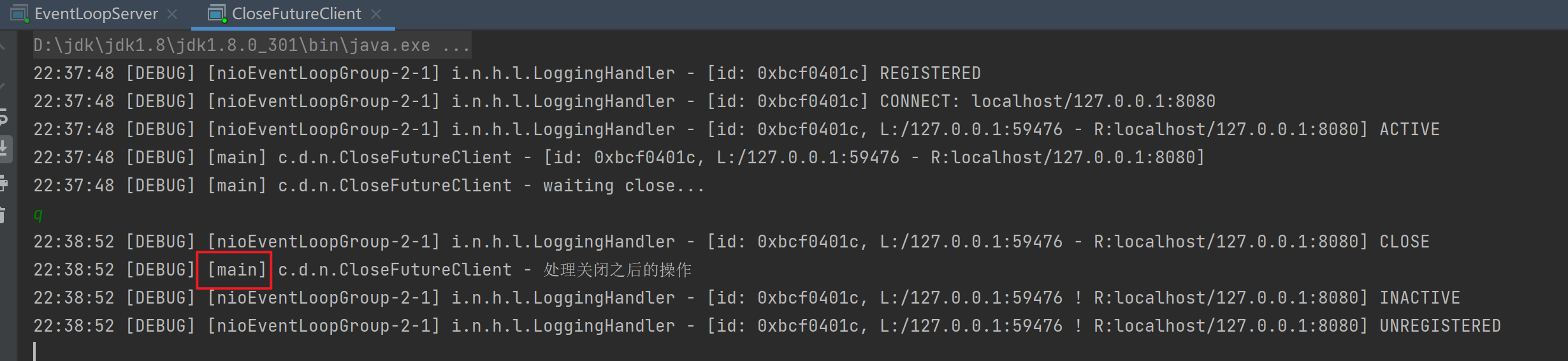

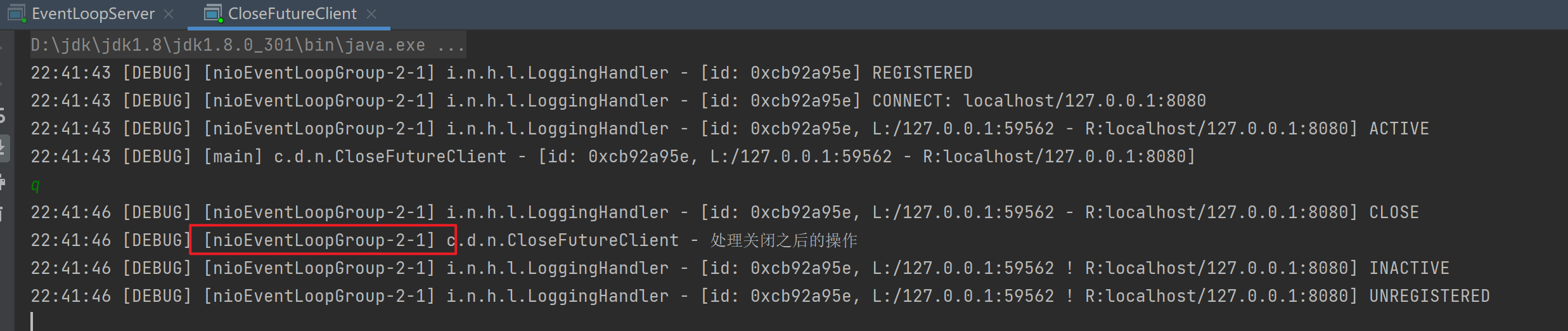

  • 可以使用CloseFuture实现在连接关闭后做一些善后操作。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    @Slf4j
    public class CloseFutureClient {
        public static void main(String[] args) throws InterruptedException {
            NioEventLoopGroup group = new NioEventLoopGroup();
            ChannelFuture channelFuture = new Bootstrap()
                    .group(group)
                    .channel(NioSocketChannel.class)
                    .handler(new ChannelInitializer<NioSocketChannel>() {
                        @Override // 在连接建立后被调用
                        protected void initChannel(NioSocketChannel ch) throws Exception {
                            ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
                            ch.pipeline().addLast(new StringEncoder());
                        }
                    })
                    .connect(new InetSocketAddress("localhost", 8080));
            Channel channel = channelFuture.sync().channel();
            log.debug("{}", channel);
            new Thread(() -> {
                Scanner scanner = new Scanner(System.in);
                while (true) {
                    String line = scanner.nextLine();
                    if ("q".equals(line)) {
                        channel.close(); // close是异步操作
    //                  log.debug("处理关闭之后的操作"); // 不能在这里善后
                        break;
                    }
                    channel.writeAndFlush(line);
                }
            }, "input").start();
            // 获取CloseFuture对象
            ChannelFuture closeFuture = channel.closeFuture();
            // 同步处理关闭
            log.debug("waiting close...");
            closeFuture.sync();
            log.debug("处理关闭之后的操作");
        }
    }

  • 还可以使用异步处理的方式：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    @Slf4j
    public class CloseFutureClient {
        public static void main(String[] args) throws InterruptedException {
            NioEventLoopGroup group = new NioEventLoopGroup();
            ChannelFuture channelFuture = new Bootstrap()
                    .group(group)
                    .channel(NioSocketChannel.class)
                    .handler(new ChannelInitializer<NioSocketChannel>() {
                        @Override // 在连接建立后被调用
                        protected void initChannel(NioSocketChannel ch) throws Exception {
                            ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
                            ch.pipeline().addLast(new StringEncoder());
                        }
                    })
                    .connect(new InetSocketAddress("localhost", 8080));
            Channel channel = channelFuture.sync().channel();
            log.debug("{}", channel);
            new Thread(() -> {
                Scanner scanner = new Scanner(System.in);
                while (true) {
                    String line = scanner.nextLine();
                    if ("q".equals(line)) {
                        channel.close(); // close是异步操作
    //                  log.debug("处理关闭之后的操作"); // 不能在这里善后
                        break;
                    }
                    channel.writeAndFlush(line);
                }
            }, "input").start();
            // 获取CloseFuture对
            ChannelFuture closeFuture = channel.closeFuture();
            // 异步处理关闭
            closeFuture.addListener((ChannelFutureListener) future -> {
                log.debug("处理关闭之后的操作");
                // 使用shutdownGracefully方法优雅关闭线程。该方法会首先切换EventLoopGroup到关闭状态从而拒绝新的任务的加入，然后在任务队列的任务都处理完成后，停止线程的运行，从而确保整体应用是在正常有序的状态下退出的。
                group.shutdownGracefully();
            });
        }
    }

2.3 Future与Promise

  • 在异步处理时，经常用到这两个接口：Future和Promise。首先要说明netty中的Future与jdk中的Future同名，但是是两个接口，netty的Future继承自jdk的Future，而Promise又对netty Future进行了扩展。

    功能/名称 jdk Future netty Future Promise
    cancel 取消任务 - -
    isCanceled 任务是否取消 - -
    isDone 任务是否完成，不能区分成功失败 - -
    get 获取任务结果，阻塞等待 - -
    getNow - 获取任务结果，非阻塞，还未产生结果时返回 null -
    await - 等待任务结束，如果任务失败，不会抛异常，而是通过 isSuccess 判断 -
    sync - 等待任务结束，如果任务失败，抛出异常 -
    isSuccess - 判断任务是否成功 -
    cause - 获取失败信息，非阻塞，如果没有失败，返回null -
    addLinstener - 添加回调，异步接收结果 -
    setSuccess - - 设置成功结果
    setFailure - - 设置失败结果

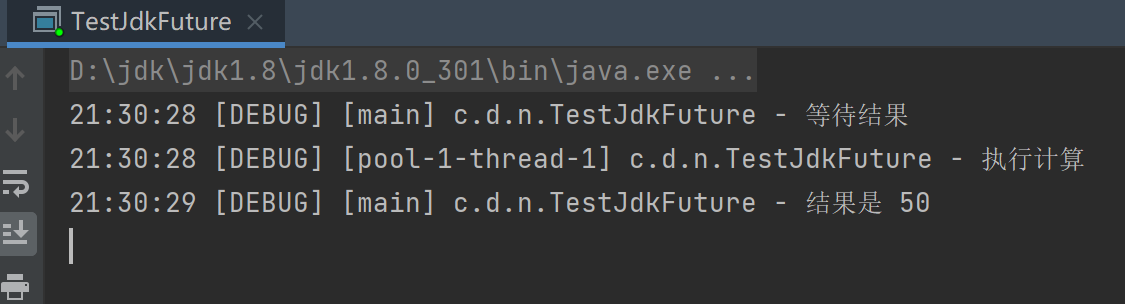

2.3.1 jdk Future

  • jdk Future只能同步等待任务结束（或成功、或失败）才能得到结果。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    @Slf4j
      public class TestJdkFuture {
        public static void main(String[] args) throws ExecutionException, InterruptedException {
              // 创建线程池
              ExecutorService service = Executors.newFixedThreadPool(2);
              // 提交任务
              Future<Integer> future = service.submit(new Callable<Integer>() {
                  @Override
                  public Integer call() throws Exception {
                      log.debug("执行计算");
                      Thread.sleep(1000);
                      return 50;
                  }
              });
              // 主线程通过future来获取结果
              log.debug("等待结果");
              log.debug("结果是 {}", future.get());
          }
      }

2.3.2 netty Future

  • netty Future可以同步等待任务结束得到结果，也可以异步方式得到结果，但都是要等任务结束。

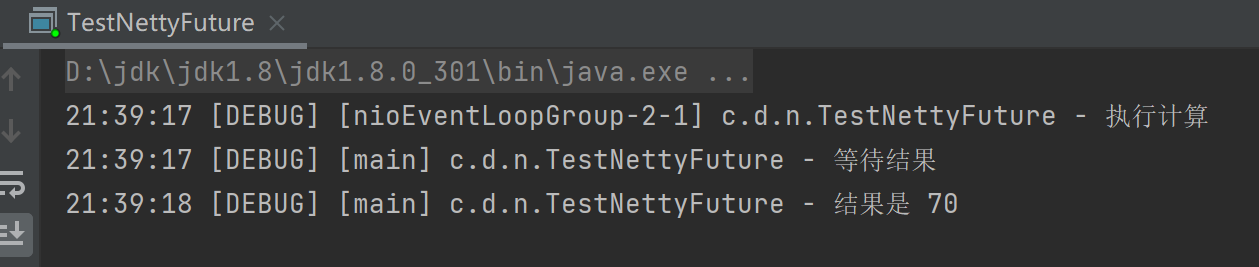

    • 同步等待任务结束得到结果。

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      @Slf4j
      public class TestNettyFuture {
          public static void main(String[] args) throws ExecutionException, InterruptedException {
              NioEventLoopGroup group = new NioEventLoopGroup();
              // 每个EventLoop中只有一个线程
              EventLoop eventLoop = group.next();
              Future<Integer> future = eventLoop.submit(new Callable<Integer>() {
                  @Override
                  public Integer call() throws Exception {
                      log.debug("执行计算");
                      Thread.sleep(1000);
                      return 70;
                  }
              });
              log.debug("等待结果");
              log.debug("结果是 {}", future.get());
          }
      }

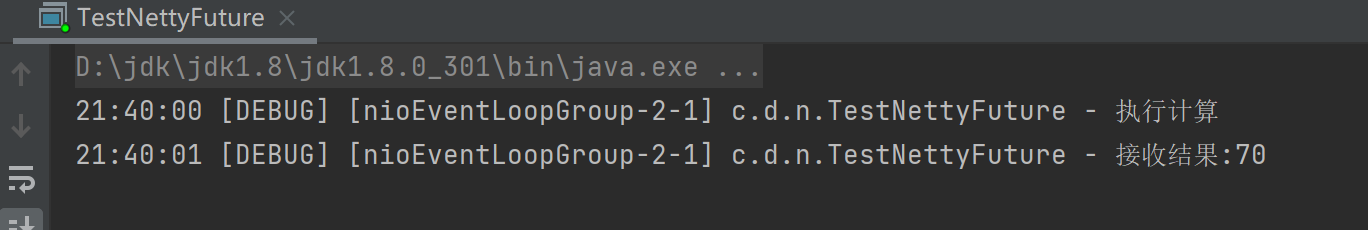

    • 异步方式得到结果。

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      @Slf4j
      public class TestNettyFuture {
          public static void main(String[] args) throws ExecutionException, InterruptedException {
              NioEventLoopGroup group = new NioEventLoopGroup();
              // 每个EventLoop中只有一个线程
              EventLoop eventLoop = group.next();
              Future<Integer> future = eventLoop.submit(new Callable<Integer>() {
                  @Override
                  public Integer call() throws Exception {
                      log.debug("执行计算");
                      Thread.sleep(1000);
                      return 70;
                  }
              });
              future.addListener(new GenericFutureListener<Future<? super Integer>>() {
                  @Override
                  public void operationComplete(Future<? super Integer> future) throws Exception {
                      log.debug("接收结果:{}", future.getNow());
                  }
              });
          }
      }

2.3.3 netty Promise

  • netty Promise不仅有netty Future的功能，而且脱离了任务独立存在，只作为两个线程间传递结果的容器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    @Slf4j
    public class TestNettyPromise {
        public static void main(String[] args) throws ExecutionException, InterruptedException {
            // 准备EventLoop对象
            EventLoop eventLoop = new NioEventLoopGroup().next();
            // 可以主动创建promise, 结果容器
            DefaultPromise<Integer> promise = new DefaultPromise<>(eventLoop);
            new Thread(() -> {
                // 创建任意一个线程执行计算，计算完毕后向promise填充结果
                log.debug("开始计算...");
                try {
                    int i = 1 / 0;
                    Thread.sleep(1000);
                    promise.setSuccess(80);
                } catch (Exception e) {
                    e.printStackTrace();
                    promise.setFailure(e);
                }

            }).start();
            // 接收结果的线程
            log.debug("等待结果...");
            log.debug("结果是: {}", promise.get());
        }
    }

2.4 Handler与Pipeline

  • ChannelHandler用来处理Channel上的各种事件，分为入站、出站两种。所有ChannelHandler被连成一串，就是Pipeline。打个比喻，每个Channel是一个产品的加工车间，Pipeline是车间中的流水线，ChannelHandler就是流水线上的各道工序，而后面要讲的ByteBuf是原材料，经过很多工序的加工：先经过一道道入站工序，再经过一道道出站工序最终变成产品。

    • 入站处理器通常是ChannelInboundHandlerAdapter的子类，主要用来读取客户端数据，写回结果。

    • 出站处理器通常是ChannelOutboundHandlerAdapter的子类，主要对写回结果进行加工。

      • 客户端使用之前的CloseFutureClient，服务端代码如下：

        1
        2
        3
        4
        5
        6
        7
        8
        9
        10
        11
        12
        13
        14
        15
        16
        17
        18
        19
        20
        21
        22
        23
        24
        25
        26
        27
        28
        29
        30
        31
        32
        33
        34
        35
        36
        37
        38
        39
        40
        41
        42
        43
        44
        45
        46
        47
        48
        49
        50
        51
        52
        53
        54
        55
        56
        57
        58
        59
        60
        61
        62
        63
        @Slf4j
        public class TestPipeline {
            public static void main(String[] args) {
                new ServerBootstrap()
                        .group(new NioEventLoopGroup())
                        .channel(NioServerSocketChannel.class)
                        .childHandler(new ChannelInitializer<NioSocketChannel>() {
                            @Override
                            protected void initChannel(NioSocketChannel ch) throws Exception {
                                // 1、通过channel拿到pipeline
                                ChannelPipeline pipeline = ch.pipeline();

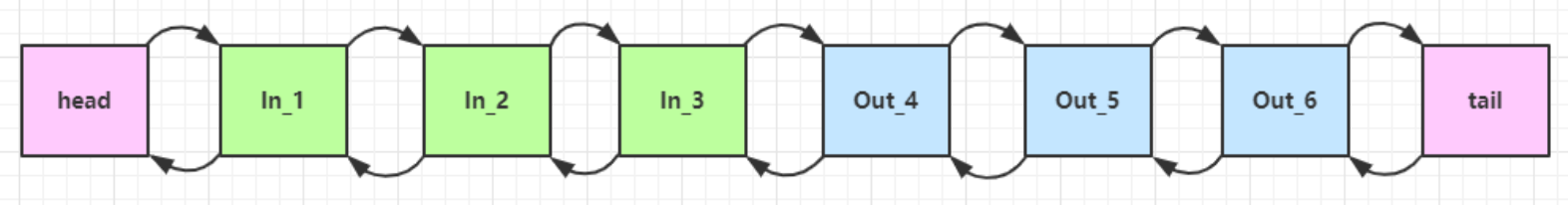

                                // 2、添加处理器head -> h1 -> h2 -> h3 -> h4 -> h5 -> h6 -> tail
                                pipeline.addLast("h1", new ChannelInboundHandlerAdapter(){
                                    @Override
                                    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                                        log.debug("1");
                                        super.channelRead(ctx, msg);
                                    }
                                });
                                pipeline.addLast("h2", new ChannelInboundHandlerAdapter(){
                                    @Override
                                    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                                        log.debug("2");
                                        super.channelRead(ctx, msg); // 将数据传递给下个handler，如果不调用，调用链会断开 或者调用ctx.fireChannelRead(student);
                                    }
                                });
                                pipeline.addLast("h3", new ChannelInboundHandlerAdapter(){
                                    @Override
                                    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                                        log.debug("3");
                                        // 因为h3后没有入站处理器了，所以可以不调用此方法
                                        super.channelRead(ctx, msg);
                                        // 为了触发OutboundHandler的执行
                                        ch.writeAndFlush(ctx.alloc().buffer().writeBytes("server...".getBytes()));
                                    }
                                });
                                pipeline.addLast("h4", new ChannelOutboundHandlerAdapter(){
                                    @Override
                                    public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
                                        log.debug("4");
                                        super.write(ctx, msg, promise);
                                    }
                                });
                                pipeline.addLast("h5", new ChannelOutboundHandlerAdapter(){
                                    @Override
                                    public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
                                        log.debug("5");
                                        super.write(ctx, msg, promise);
                                    }
                                });
                                pipeline.addLast("h6", new ChannelOutboundHandlerAdapter(){
                                    @Override
                                    public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
                                        log.debug("6");
                                        super.write(ctx, msg, promise);
                                    }
                                });
                            }
                        })
                        .bind(8080);
            }
        }

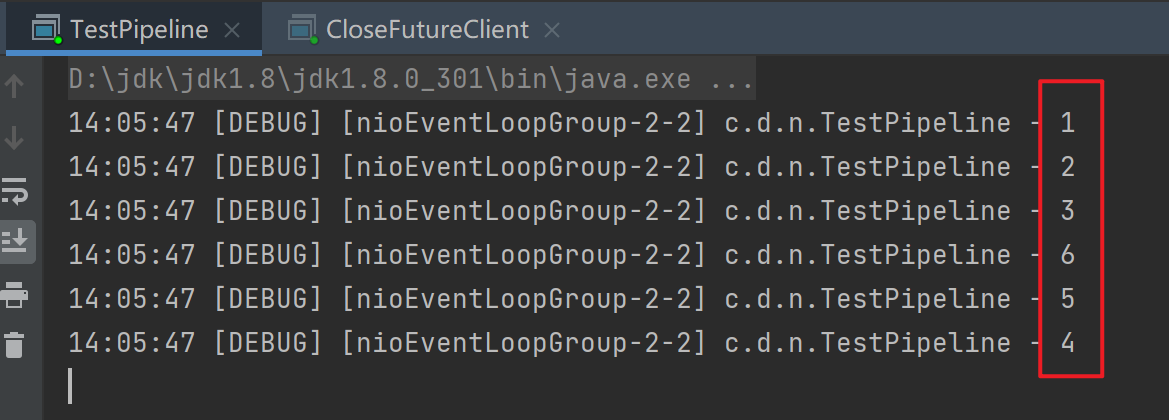

        客户端往服务端发消息后，服务端控制台打印如下：

        可以看到，ChannelInboundHandlerAdapter是按照addLast的顺序执行的，而 ChannelOutboundHandlerAdapter是按照addLast的逆序执行的。实际上ChannelPipeline的实现是一个ChannelHandlerContext（包装了ChannelHandler） 组成的双向链表。

      • 演示msg在各个入站处理器中的互传。

        1
        2
        3
        4
        5
        6
        7
        8
        9
        10
        11
        12
        13
        14
        15
        16
        17
        18
        19
        20
        21
        22
        23
        24
        25
        26
        27
        28
        29
        30
        31
        32
        33
        34
        35
        36
        37
        38
        39
        40
        41
        42
        43
        44
        45
        46
        47
        48
        49
        50
        51
        52
        53
        54
        55
        56
        57
        58
        59
        60
        61
        62
        63
        64
        65
        66
        67
        68
        69
          @Slf4j
          public class TestPipeline {
              public static void main(String[] args) {
                  new ServerBootstrap()
                          .group(new NioEventLoopGroup())
                          .channel(NioServerSocketChannel.class)
                          .childHandler(new ChannelInitializer<NioSocketChannel>() {
                              @Override
                              protected void initChannel(NioSocketChannel ch) throws Exception {
                                  // 1、通过channel拿到pipeline
                                  ChannelPipeline pipeline = ch.pipeline();
                                  // 2、添加处理器head -> h1 -> h2 -> h3 -> h4 -> h5 -> h6 -> tail
                                  pipeline.addLast("h1", new ChannelInboundHandlerAdapter() {
                                      @Override
                                      public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                                          log.debug("1");
                                          ByteBuf byteBuf = (ByteBuf) msg;
                                          String name = byteBuf.toString(Charset.defaultCharset());
                                          super.channelRead(ctx, name);
                                      }
                                  });
                                  pipeline.addLast("h2", new ChannelInboundHandlerAdapter() {
                                      @Override
                                      public void channelRead(ChannelHandlerContext ctx, Object name) throws Exception {
                                          log.debug("2");
                                          Student student = new Student(name.toString());
                                          super.channelRead(ctx, student); // 将数据传递给下个handler，如果不调用，调用链会断开。或者调用ctx.fireChannelRead(student);
                                      }
                                  });
                                  pipeline.addLast("h3", new ChannelInboundHandlerAdapter() {
                                      @Override
                                      public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                                          log.debug("3，结果是：{}，类型是：{}", msg, msg.getClass());
                                          // super.channelRead(ctx, msg);由于没有下一个入站处理器，所以可以不写
                                          ch.writeAndFlush(ctx.alloc().buffer().writeBytes("server...".getBytes()));
                                      }
                                  });
                                  pipeline.addLast("h4", new ChannelOutboundHandlerAdapter() {
                                      @Override
                                      public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
                                          log.debug("4");
                                          super.write(ctx, msg, promise);
                                      }
                                  });
                                  pipeline.addLast("h5", new ChannelOutboundHandlerAdapter() {
                                      @Override
                                      public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
                                          log.debug("5");
                                          super.write(ctx, msg, promise);
                                      }
                                  });
                                  pipeline.addLast("h6", new ChannelOutboundHandlerAdapter() {
                                      @Override
                                      public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
                                          log.debug("6");
                                          super.write(ctx, msg, promise);
                                      }
                                  });
                              }
                          })
                          .bind(8080);
              }

              @Data
              @AllArgsConstructor
              static class Student {
                  private String name;
              }
        }

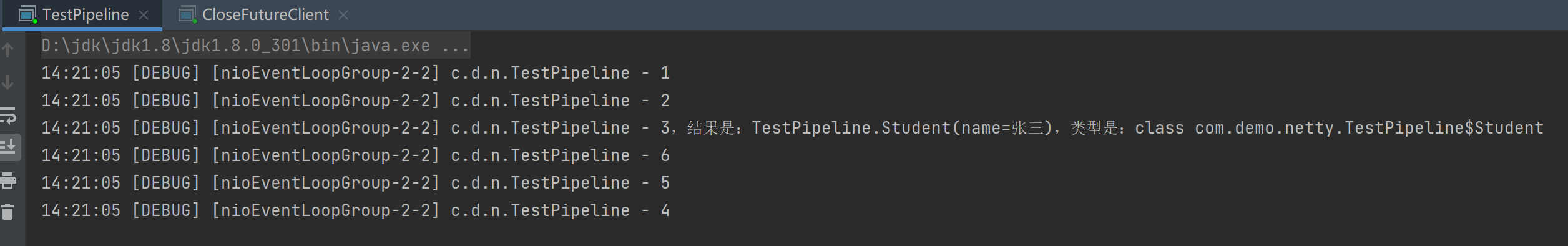

        如果注释了handler2中的super.channelRead(ctx, student)，则服务端只会打印1和2，因为无法传给handler3，也就无法触发写流程逻辑；如果将handler3中的ch.writeAndFlush()换成ctx.writeAndFlush()方法，则只会打印1，2，3，而其余三个出站处理器6，5，4不会打印，因为ctx.writeAndFlush()是从当前节点找上一个出站处理器，而ch.writeAndFlush()是从尾部开始查找。

  • 为了快速测试netty的入站和出站操作，netty提供了便捷的EmbeddedChannel类来模拟入站和出站操作。

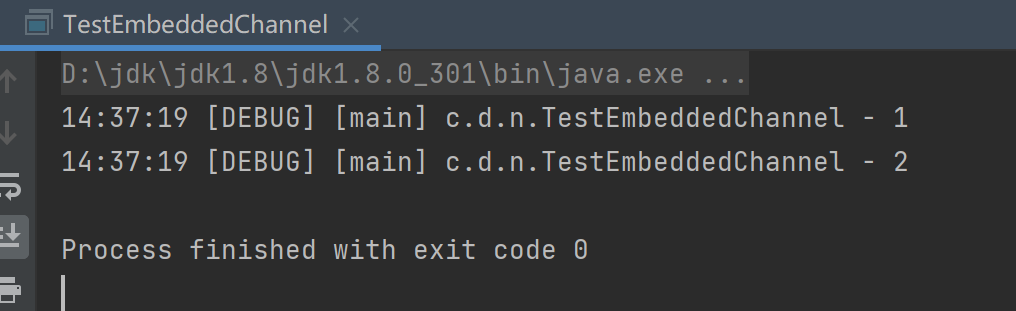

    • 模拟入站操作。

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      @Slf4j
      public class TestEmbeddedChannel {
          public static void main(String[] args) {
              ChannelInboundHandlerAdapter h1 = new ChannelInboundHandlerAdapter() {
                  @Override
                  public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                      log.debug("1");
                      super.channelRead(ctx, msg);
                  }
              };
              ChannelInboundHandlerAdapter h2 = new ChannelInboundHandlerAdapter() {
                  @Override
                  public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                      log.debug("2");
                      super.channelRead(ctx, msg);
                  }
              };
              ChannelOutboundHandlerAdapter h3 = new ChannelOutboundHandlerAdapter() {
                  @Override
                  public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
                      log.debug("3");
                      super.write(ctx, msg, promise);
                  }
              };
              ChannelOutboundHandlerAdapter h4 = new ChannelOutboundHandlerAdapter() {
                  @Override
                  public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
                      log.debug("4");
                      super.write(ctx, msg, promise);
                  }
              };
              EmbeddedChannel channel = new EmbeddedChannel(h1, h2, h3, h4);
              // 模拟入站操作
              channel.writeInbound(ByteBufAllocator.DEFAULT.buffer().writeBytes("hello".getBytes()));
          }
      }

    • 模拟出站操作。

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      @Slf4j
      public class TestEmbeddedChannel {
          public static void main(String[] args) {
              ChannelInboundHandlerAdapter h1 = new ChannelInboundHandlerAdapter() {
                  @Override
                  public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                      log.debug("1");
                      super.channelRead(ctx, msg);
                  }
              };
              ChannelInboundHandlerAdapter h2 = new ChannelInboundHandlerAdapter() {
                  @Override
                  public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                      log.debug("2");
                      super.channelRead(ctx, msg);
                  }
              };
              ChannelOutboundHandlerAdapter h3 = new ChannelOutboundHandlerAdapter() {
                  @Override
                  public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
                      log.debug("3");
                      super.write(ctx, msg, promise);
                  }
              };
              ChannelOutboundHandlerAdapter h4 = new ChannelOutboundHandlerAdapter() {
                  @Override
                  public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
                      log.debug("4");
                      super.write(ctx, msg, promise);
                  }
              };
              EmbeddedChannel channel = new EmbeddedChannel(h1, h2, h3, h4);
              // 模拟出站操作
              channel.writeOutbound(ByteBufAllocator.DEFAULT.buffer().writeBytes("world".getBytes()));
          }
      }

2.5 ByteBuf

  • ByteBuf是对字节数据的封装，它具有以下优势：

    • 池化，可以重用池中ByteBuf实例，更节约内存，减少内存溢出的可能。
    • 读写指针分离，不需要像ByteBuffer一样切换读写模式。
    • 可以自动扩容。
    • 支持链式调用，使用更流畅。
    • 很多地方体现零拷贝，例如slice、duplicate、CompositeByteBuf。

2.5.1 创建

  • 创建一个默认的ByteBuf（池化基于直接内存的ByteBuf），初始容量是10。

    1
    ByteBuf buffer = ByteBufAllocator.DEFAULT.buffer(10);
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25

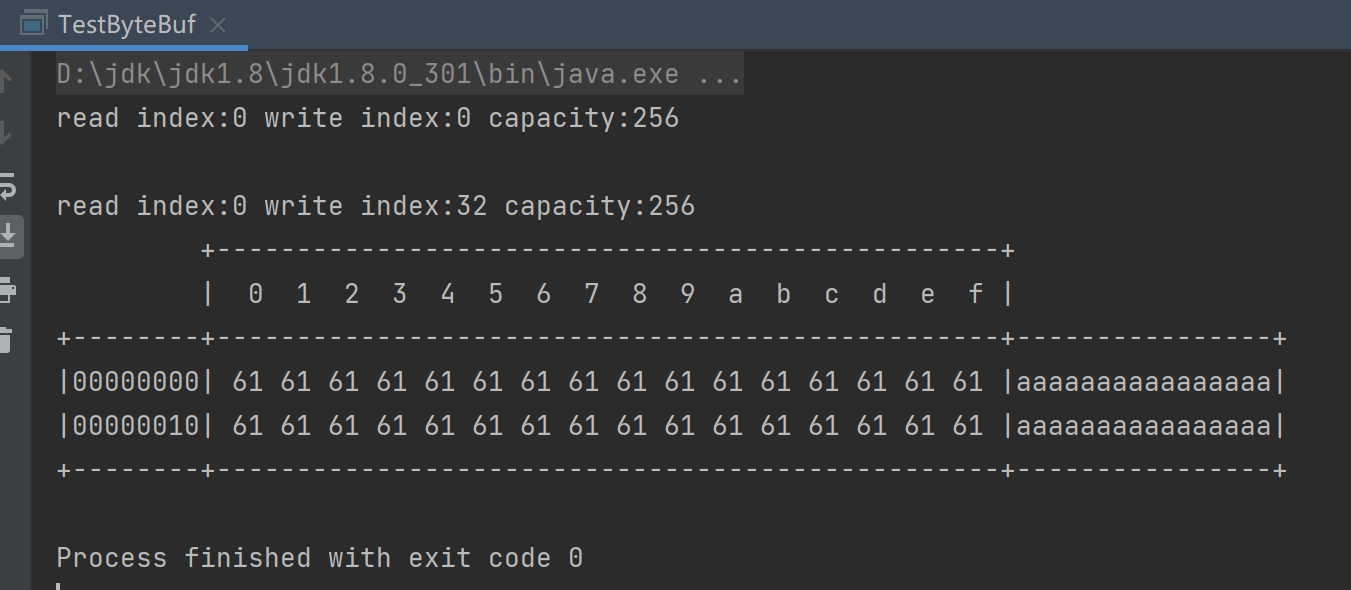

    public class TestByteBuf {
        public static void main(String[] args) {
            // 初始容量默认为256
            ByteBuf buf = ByteBufAllocator.DEFAULT.buffer();
            log(buf);
            StringBuilder sb = new StringBuilder();
            for (int i = 0; i < 32; i++) {
                sb.append("a");
            }
            buf.writeBytes(sb.toString().getBytes());
            log(buf);
        }

        public static void log(ByteBuf buffer) {
            int length = buffer.readableBytes();
            int rows = length / 16 + (length % 15 == 0 ? 0 : 1) + 4;
            StringBuilder buf = new StringBuilder(rows * 80 * 2)
                .append("read index:").append(buffer.readerIndex())
                .append(" write index:").append(buffer.writerIndex())
                .append(" capacity:").append(buffer.capacity())
                .append(NEWLINE);
            appendPrettyHexDump(buf, buffer);
            System.out.println(buf.toString());
        }
    }

2.5.2 直接内存与堆内存

  • 可以使用下面的代码来创建池化基于堆的ByteBuf。（读写性能低，分配效率高）

    1
    ByteBuf buffer = ByteBufAllocator.DEFAULT.heapBuffer(10);

  • 也可以使用下面的代码来创建池化基于直接内存的ByteBuf。（读写性能高，分配效率低）

    1
    ByteBuf buffer = ByteBufAllocator.DEFAULT.directBuffer(10);
    • 直接内存创建和销毁的代价昂贵，但读写性能高（少一次内存复制），适合配合池化功能一起用。
    • 直接内存对GC压力小，因为这部分内存不受JVM垃圾回收的管理，但也要注意及时主动释放。

2.5.3 池化与非池化

  • 池化的最大意义在于可以重用ByteBuf，优点有：

    • 没有池化，则每次都得创建新的ByteBuf实例，这个操作对直接内存代价昂贵，就算是堆内存，也会增加GC压力。
    • 有了池化，则可以重用池中ByteBuf实例，并且采用了与jemalloc类似的内存分配算法提升分配效率。
    • 高并发时，池化功能更节约内存，减少内存溢出的可能。

  • 池化功能是否开启，可以通过下面的系统环境变量来设置。

    1
    -Dio.netty.allocator.type={unpooled|pooled}

    • 4.1以后，非Android平台默认启用池化实现，Android平台启用非池化实现。

    • 4.1之前，池化功能还不成熟，默认是非池化实现。

      1
      2
      3
      4
      5
      6
      7
      8
      9
      public class TestByteBuf {
          public static void main(String[] args) {
              // 初始容量默认为256
              ByteBuf buf = ByteBufAllocator.DEFAULT.buffer();
              System.out.println(buf.getClass());
              buf = ByteBufAllocator.DEFAULT.heapBuffer();
              System.out.println(buf.getClass());
          }
      }

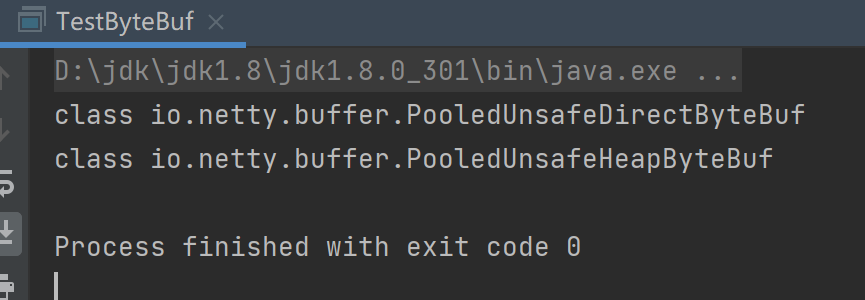

      1638601411261

2.5.4 组成

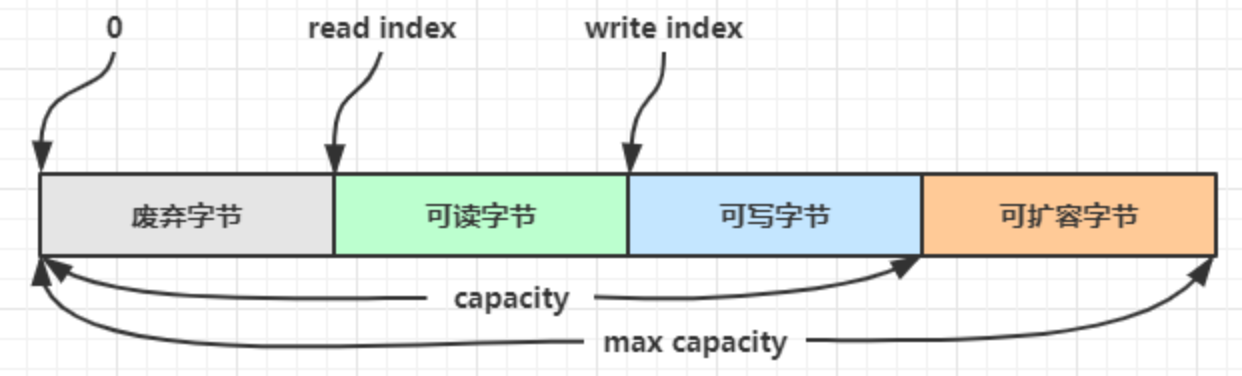

  • ByteBuf由四部分组成（最开始读写指针都在0位置）：

    • 与NIO中的ByteBuffer区别如下：
      • ByteBuffer共用一个读写指针，因此需要在读写模式下切换，而ByteBuf分出了读写指针，十分便利。
      • ByteBuffer没有自动扩容机制，而ByteBuf有。

2.5.5 写入

  • 方法列表如下（还有一类方法是set开头的一系列方法，也可以写入数据，但不会改变写指针位置）：

    方法签名 含义 备注
    writeBoolean(boolean value) 写入 boolean 值 用一字节 01|00 代表 true|false
    writeByte(int value) 写入 byte 值
    writeShort(int value) 写入 short 值
    writeInt(int value) 写入 int 值 Big Endian，即 0x250，写入后 00 00 02 50
    writeIntLE(int value) 写入 int 值 Little Endian，即 0x250，写入后 50 02 00 00
    writeLong(long value) 写入 long 值
    writeChar(int value) 写入 char 值
    writeFloat(float value) 写入 float 值
    writeDouble(double value) 写入 double 值
    writeBytes(ByteBuf src) 写入 netty 的 ByteBuf
    writeBytes(byte[] src) 写入 byte[]
    writeBytes(ByteBuffer src) 写入 nio 的 ByteBuffer
    int writeCharSequence(CharSequence sequence, Charset charset) 写入字符串

  • 这些方法的未指明返回值的，其返回值都是ByteBuf，意味着可以链式调用。

  • 网络传输，默认习惯是Big Endian。

1
2
3
4
5
6
7
8
9
10
public class TestByteBuf {
    public static void main(String[] args) {
        // 初始容量默认为256
        ByteBuf buf = ByteBufAllocator.DEFAULT.buffer();
        buf.writeBytes(new byte[]{1, 2, 3, 4});
        log(buf);
        buf.writeInt(5);
        log(buf);
    }
}

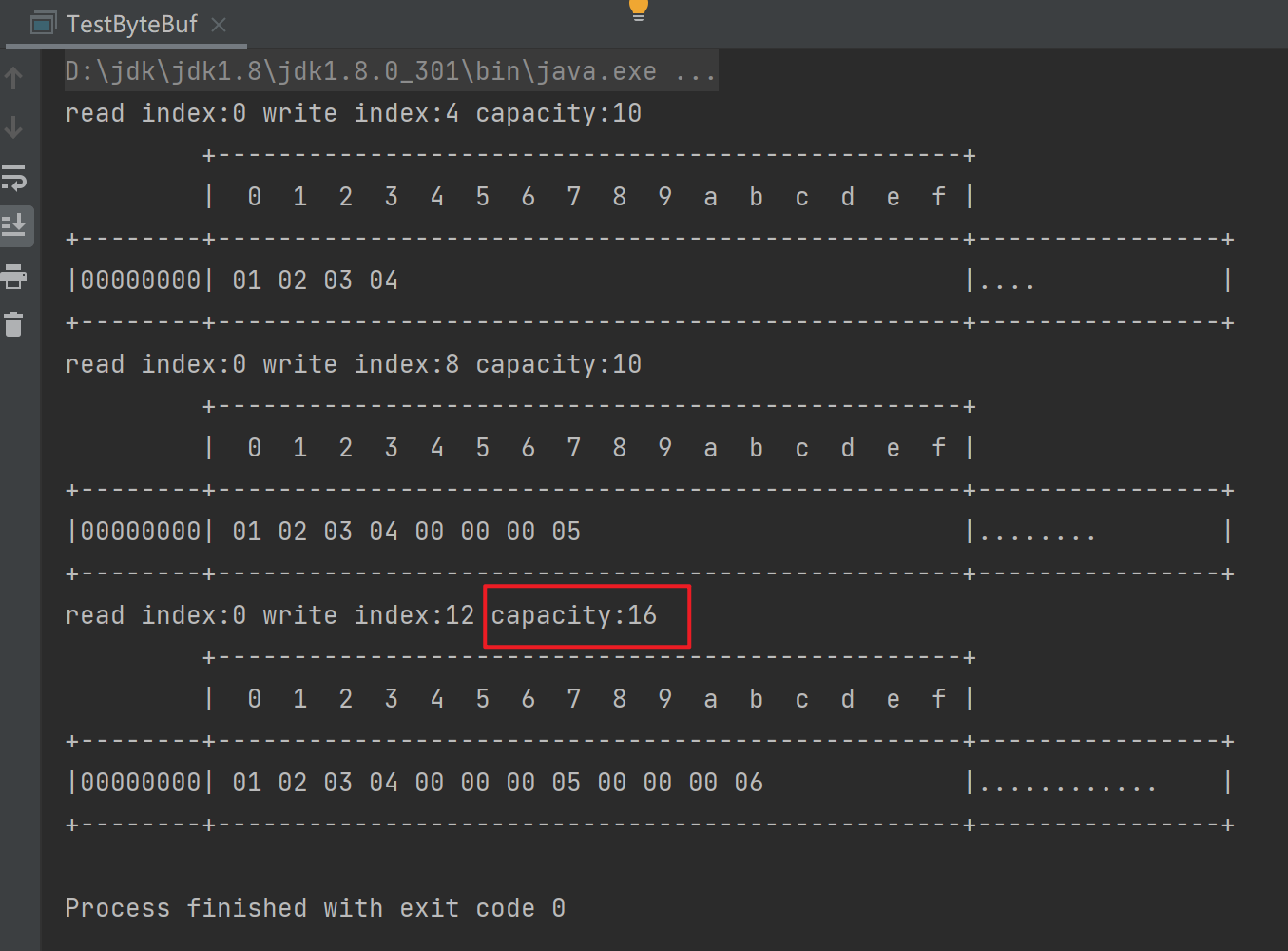

2.5.6 扩容

  • 扩容规则是：

    • 如果写入后数据大小未超过512，则选择下一个16的整数倍，例如写入后大小为12，则扩容后capacity是16。
    • 如果写入后数据大小超过512，则选择下一个2^n，例如写入后大小为513，则扩容后capacity是2^10=1024（2^9=512已经不够了）。
    • 扩容不能超过max capacity，否则会报错。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    public class TestByteBuf {
        public static void main(String[] args) {
            // 初始容量默认为256
            ByteBuf buf = ByteBufAllocator.DEFAULT.buffer(10);
            buf.writeBytes(new byte[]{1, 2, 3, 4});
            log(buf);
            buf.writeInt(5);
            log(buf);
            // 触发扩容
            buf.writeInt(6);
            log(buf);
        }
    }

2.5.7 读取

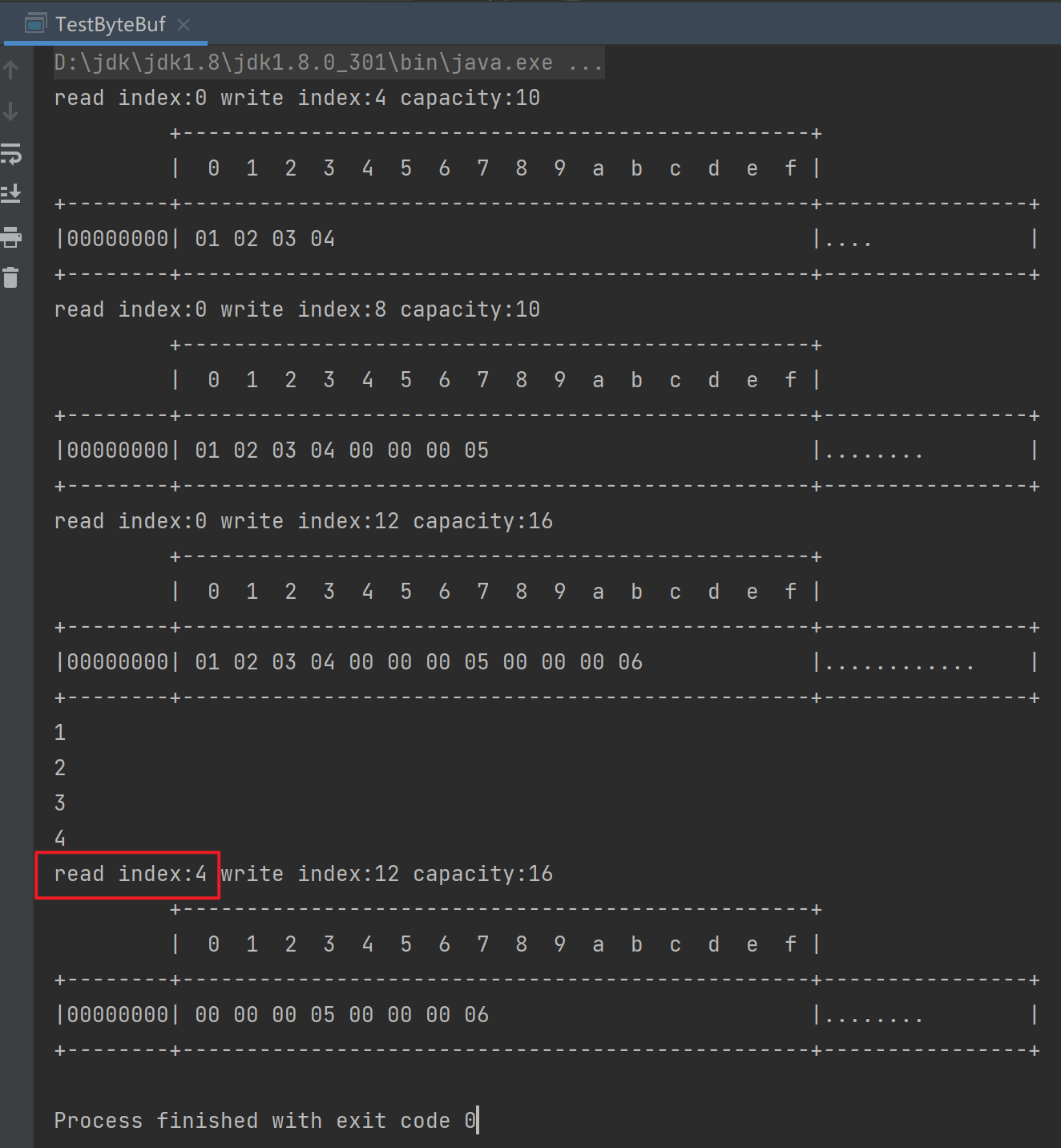

  • 例如读了4次，每次一个字节，那么读过的内容，就属于废弃部分了，再读只能读那些尚未读取的部分。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    public class TestByteBuf {
        public static void main(String[] args) {
            // 初始容量默认为256
            ByteBuf buf = ByteBufAllocator.DEFAULT.buffer(10);
            buf.writeBytes(new byte[]{1, 2, 3, 4});
            log(buf);
            buf.writeInt(5);
            log(buf);
            buf.writeInt(6);
            log(buf);
            System.out.println(buf.readByte());
            System.out.println(buf.readByte());
            System.out.println(buf.readByte());
            System.out.println(buf.readByte());
            log(buf);
        }
    }

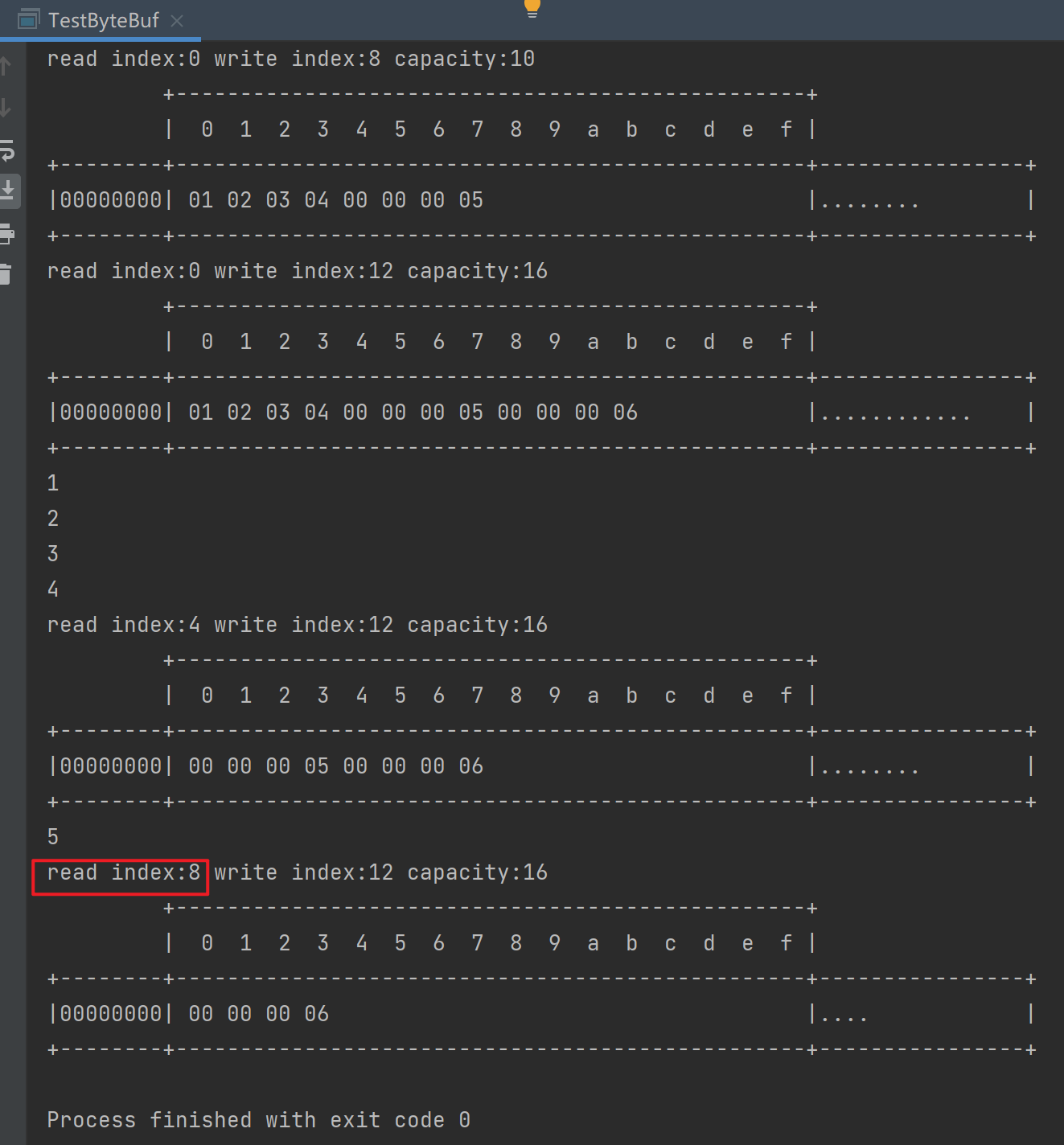

  • 如果需要重复读取int整数5，可以使用标记mark。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    public class TestByteBuf {
        public static void main(String[] args) {
            // 初始容量默认为256
            ByteBuf buf = ByteBufAllocator.DEFAULT.buffer(10);
            buf.writeBytes(new byte[]{1, 2, 3, 4});
            log(buf);
            buf.writeInt(5);
            log(buf);
            buf.writeInt(6);
            log(buf);
            System.out.println(buf.readByte());
            System.out.println(buf.readByte());
            System.out.println(buf.readByte());
            System.out.println(buf.readByte());
            log(buf);
            buf.markReaderIndex();
            System.out.println(buf.readInt());
            log(buf);
        }
    }

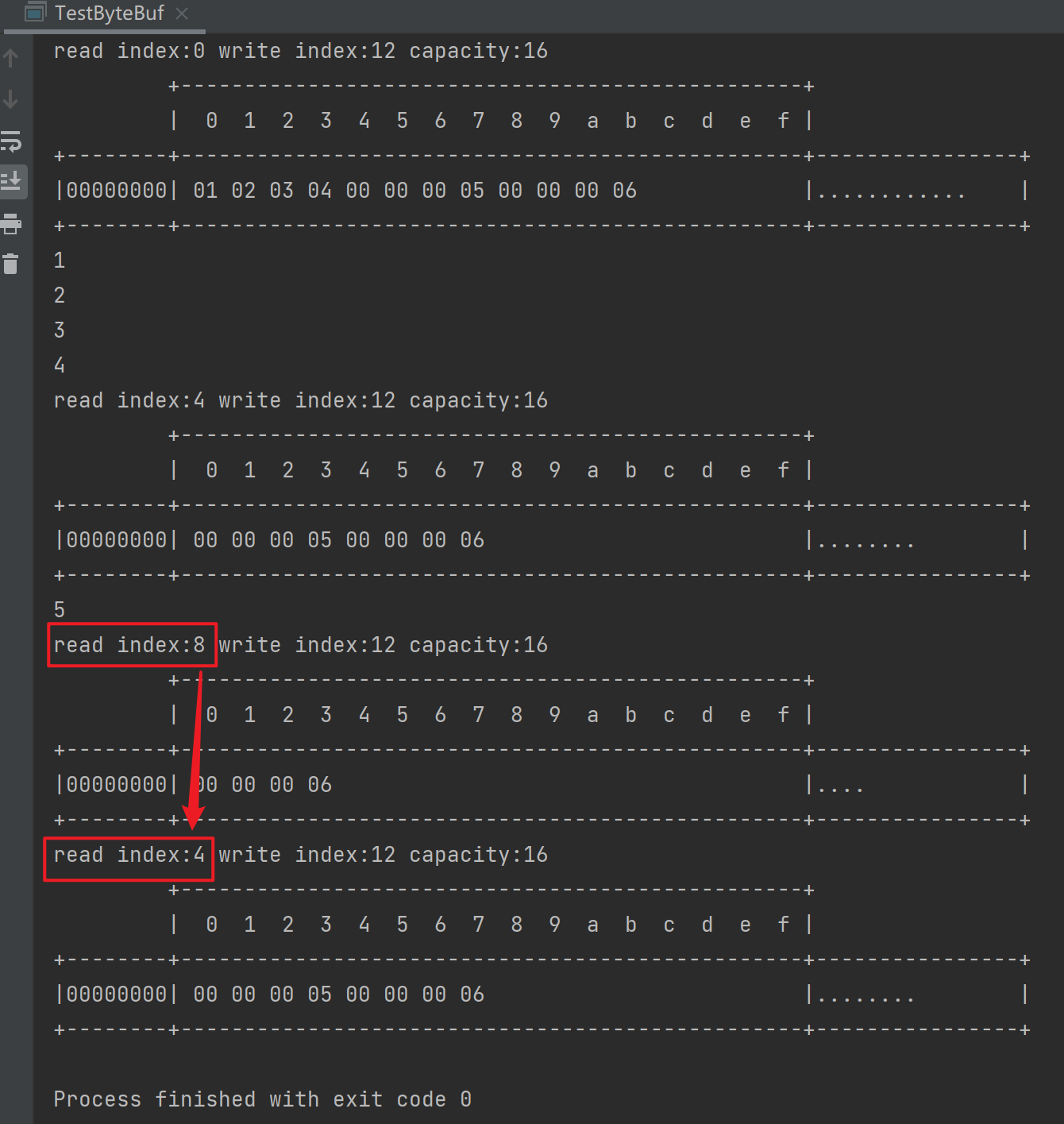

    这时要重复读取的话，重置到标记位置reset。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    public class TestByteBuf {
        public static void main(String[] args) {
            // 初始容量默认为256
            ByteBuf buf = ByteBufAllocator.DEFAULT.buffer(10);
            buf.writeBytes(new byte[]{1, 2, 3, 4});
            log(buf);
            buf.writeInt(5);
            log(buf);
            buf.writeInt(6);
            log(buf);
            System.out.println(buf.readByte());
            System.out.println(buf.readByte());
            System.out.println(buf.readByte());
            System.out.println(buf.readByte());
            log(buf);
            buf.markReaderIndex();
            System.out.println(buf.readInt());
            log(buf);
            buf.resetReaderIndex();
            log(buf);
        }
    }

    还有get()开头的一系列方法，这些方法不会改变read index。

2.5.8 内存释放

  • 由于Netty中有堆外内存的ByteBuf实现，堆外内存最好是手动来释放，而不是等GC垃圾回收。

    • UnpooledHeapByteBuf使用的是JVM内存，只需等GC回收内存即可。
    • UnpooledDirectByteBuf使用的就是直接内存了，需要特殊的方法来回收内存。
    • PooledByteBuf和它的子类使用了池化机制，需要更复杂的规则来回收内存。

  • Netty这里采用了引用计数法来控制回收内存，每个ByteBuf都实现了ReferenceCounted接口。

    • 每个ByteBuf对象的初始计数为1。
    • 调用release方法计数减1，如果计数为0，ByteBuf内存被回收。
    • 调用retain方法计数加1，表示调用者没用完之前，其它handler即使调用了release也不会造成回收。
    • 当计数为0时，底层内存会被回收，这时即使ByteBuf对象还在，其各个方法均无法正常使用。

  • 不能简单地在handler里使用try catch finally来释放，因为pipeline的存在，一般需要将ByteBuf传递给下一个ChannelHandler，如果在finally中release了，就失去了传递性（当然，如果在这个ChannelHandler内这个ByteBuf已完成了它的使命，那么便无须再传递），所以基本规则是，谁是最后使用者，谁负责release，详细分析如下：

    • 起点，对于NIO实现来讲，在io.netty.channel.nio.AbstractNioByteChannel.NioByteUnsafe#read方法中首次创建ByteBuf放入pipeline（line 163 pipeline.fireChannelRead(byteBuf)）。

    • 入站ByteBuf处理原则。

      • 对原始ByteBuf不做处理，调用ctx.fireChannelRead(msg)向后传递，这时无须release。

      • 将原始ByteBuf转换为其它类型的Java对象，这时ByteBuf就没用了，必须release。

      • 如果不调用ctx.fireChannelRead(msg)向后传递，那么也必须release。

      • 注意各种异常，如果ByteBuf没有成功传递到下一个 ChannelHandler，必须release。

      • 假设消息一直向后传，那么TailContext会负责释放未处理消息（原始的ByteBuf）。

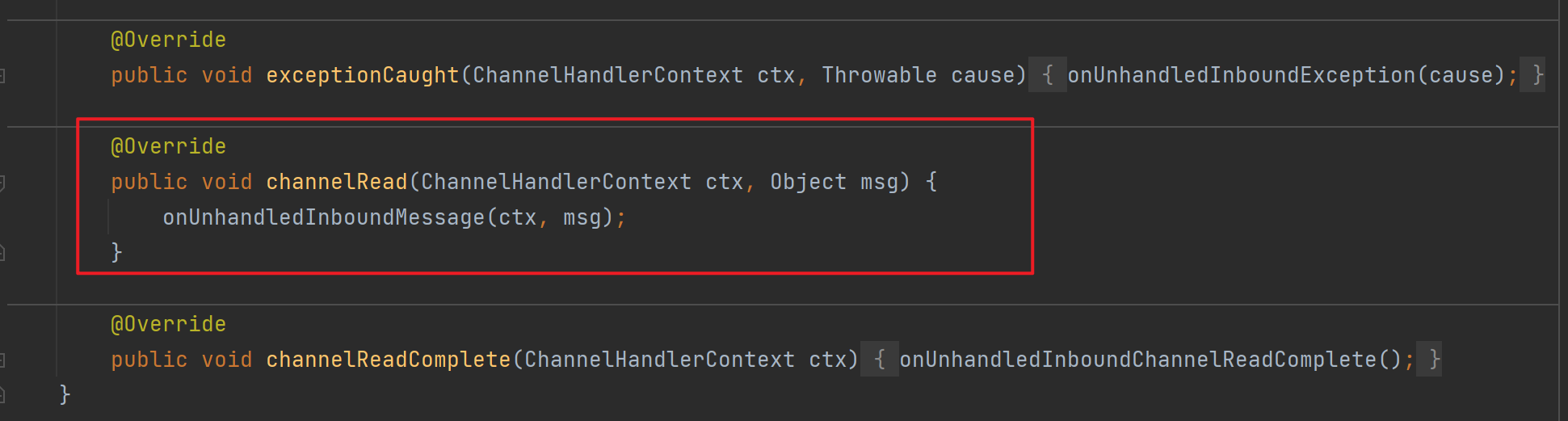

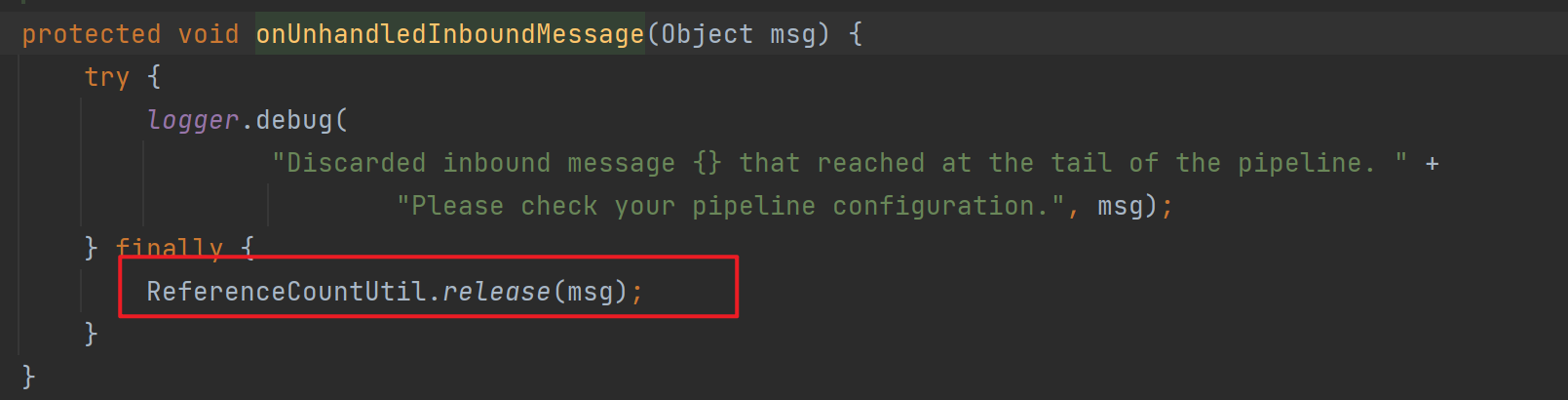

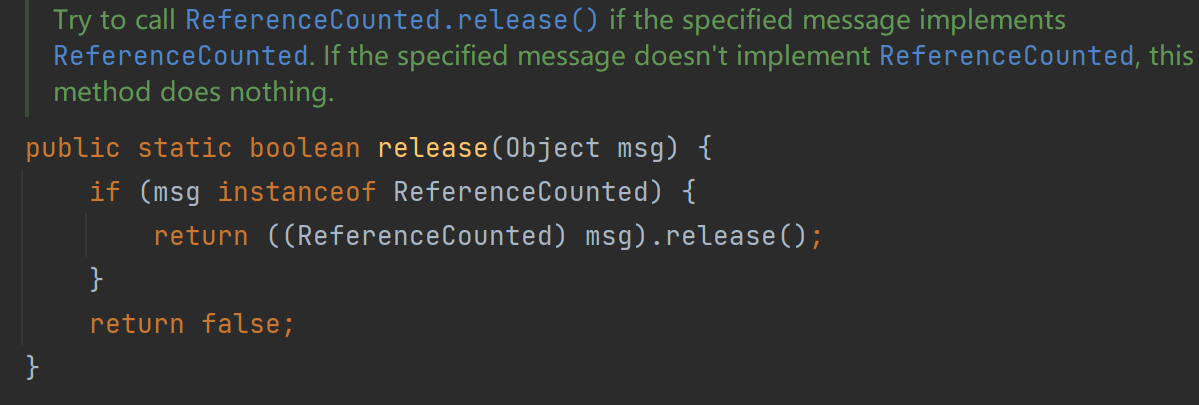

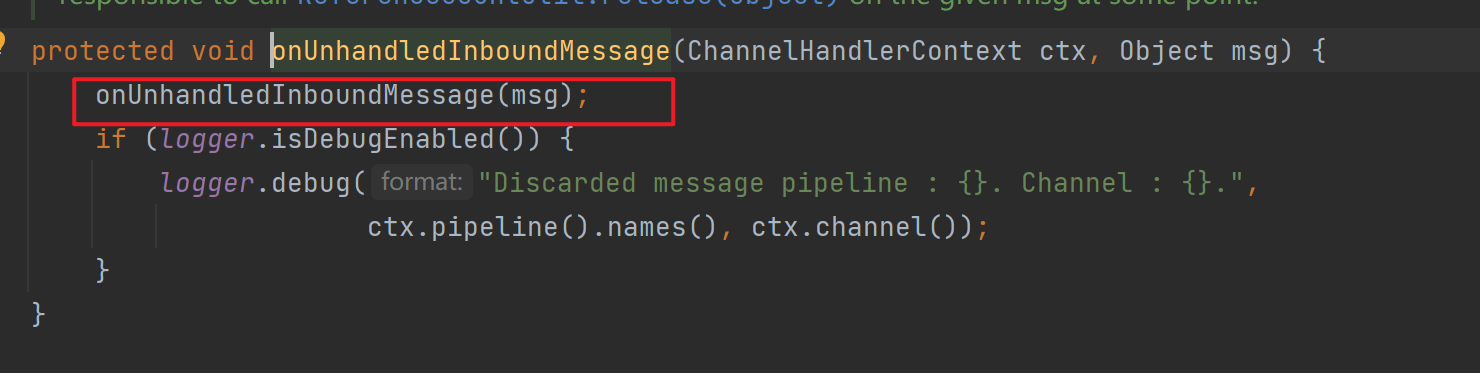

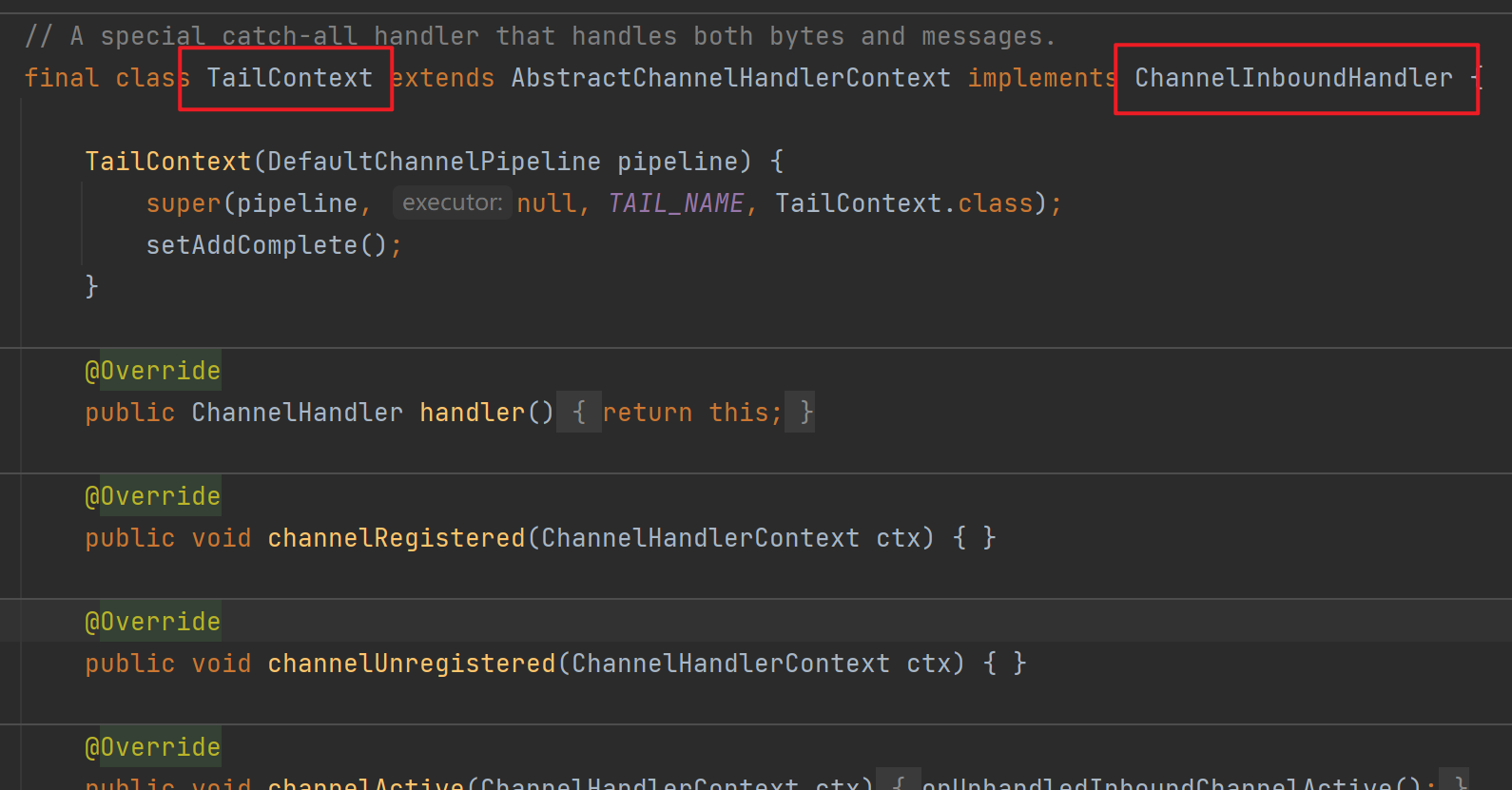

      • TailContext释放未处理消息逻辑：

    • 出站ByteBuf处理原则。

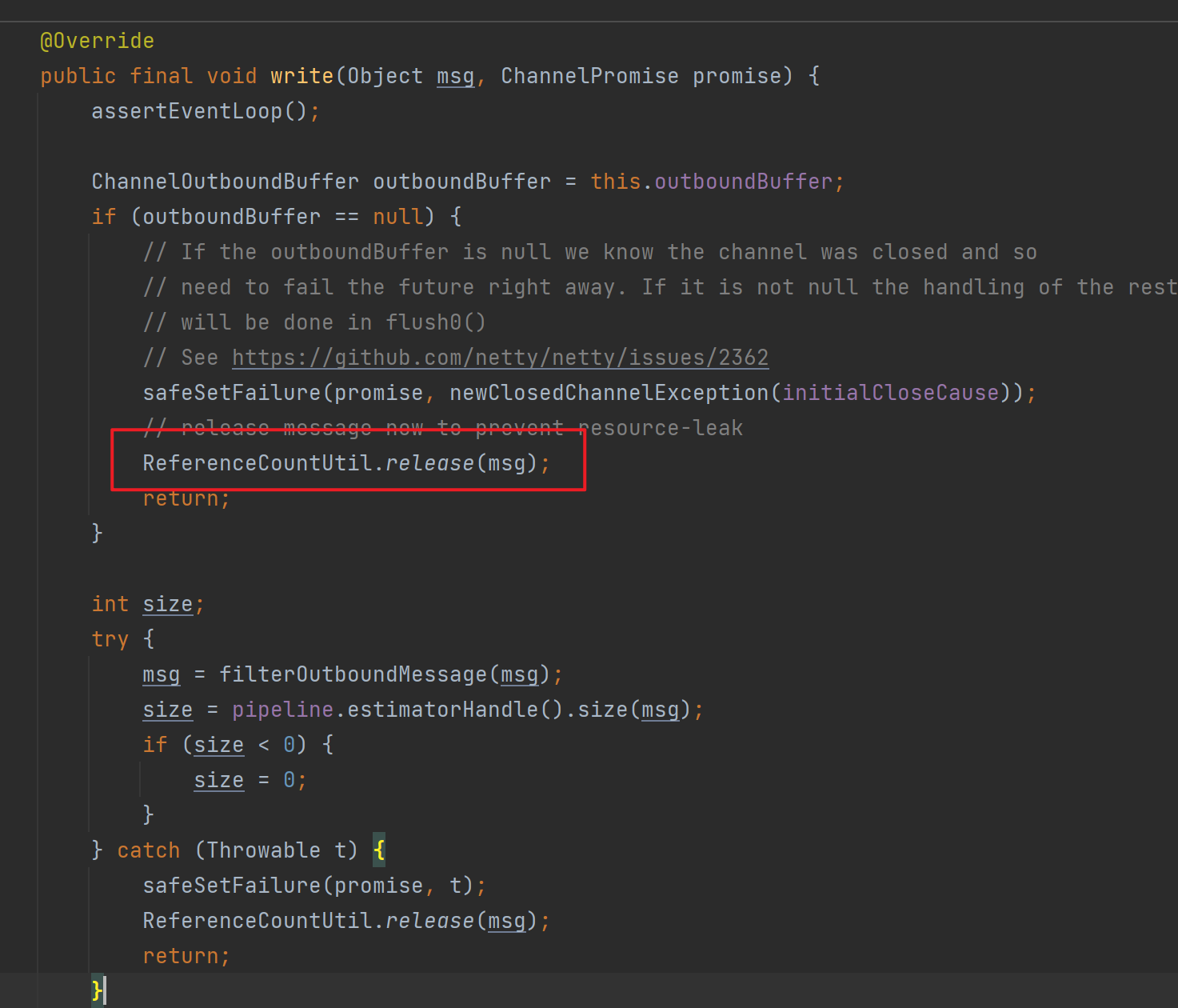

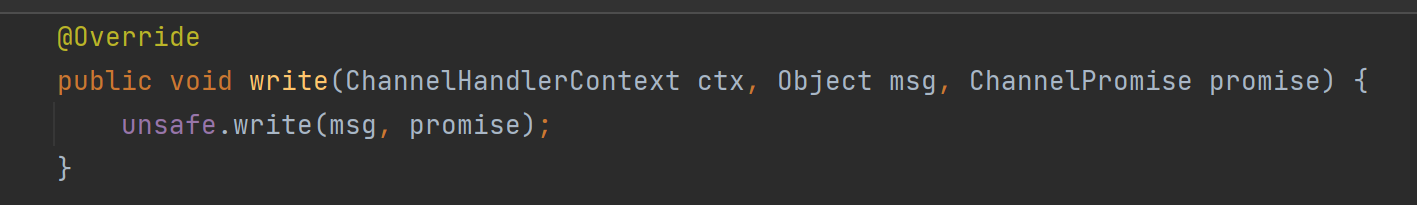

      • 出站消息最终都会转为ByteBuf输出，一直向前传，由HeadContext flush后release。

    • 异常处理原则。

      • 有时候不清楚ByteBuf被引用了多少次，但又必须彻底释放，可以循环调用release直到返回true。

2.5.9 slice

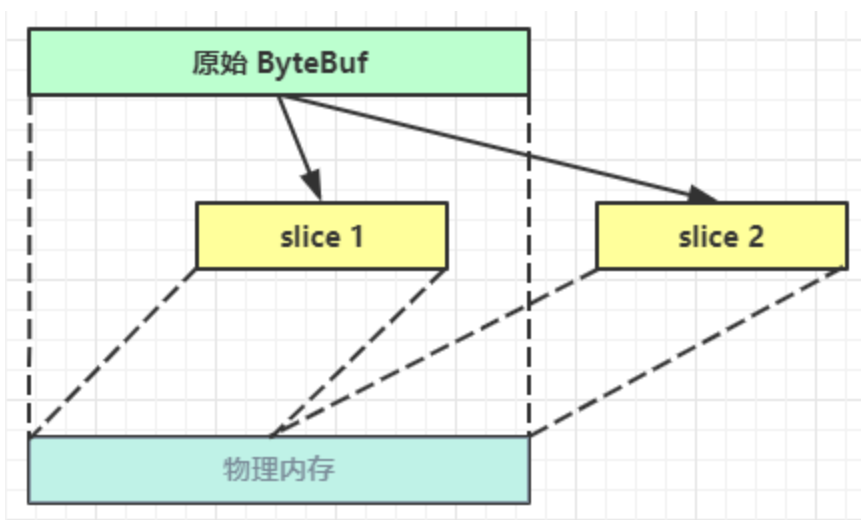

  • slice是零拷贝（这里指减少数据复制）的体现之一，对原始ByteBuf进行切片成多个ByteBuf，切片后的ByteBuf并没有发生内存复制，还是使用原始ByteBuf的内存，切片后的ByteBuf维护独立的read，write指针。

    1638607920429
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    public class TestSlice {
        public static void main(String[] args) {
            ByteBuf buf = ByteBufAllocator.DEFAULT.buffer(10);
            buf.writeBytes(new byte[]{'a','b','c','d','e','f','g','h','i','j'});
            log(buf);
            // 在切片过程中，没有发生数据复制
            ByteBuf f1 = buf.slice(0, 5);
            ByteBuf f2 = buf.slice(5, 5);
            log(f1);
            log(f2);
            System.out.println("====================");
            f1.setByte(0, 'b');
            log(f1);
            log(buf);
        }
    }

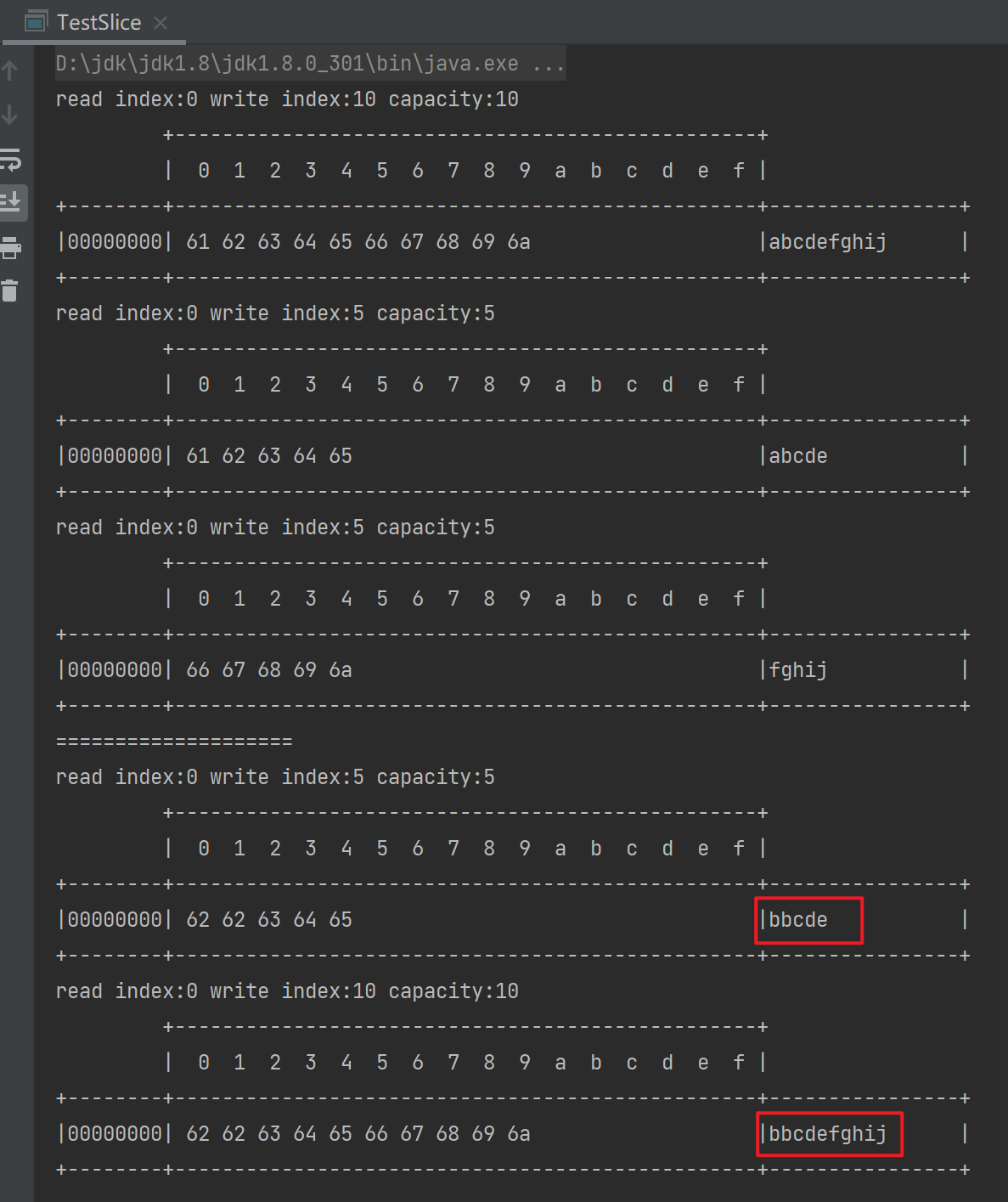

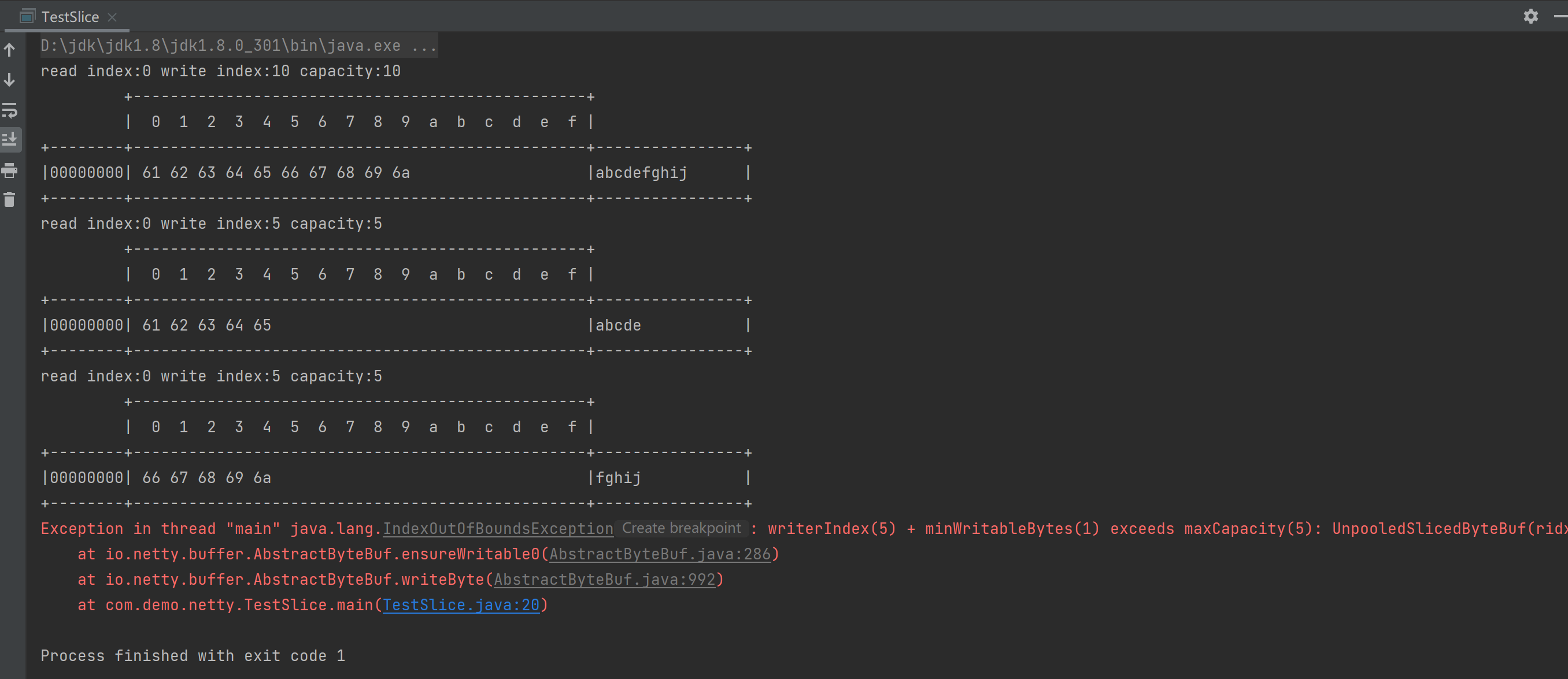

    切片后如果追加数据会报错。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    public class TestSlice {
        public static void main(String[] args) {
            ByteBuf buf = ByteBufAllocator.DEFAULT.buffer(10);
            buf.writeBytes(new byte[]{'a','b','c','d','e','f','g','h','i','j'});
            log(buf);
            // 在切片过程中，没有发生数据复制
            ByteBuf f1 = buf.slice(0, 5);
            ByteBuf f2 = buf.slice(5, 5);
            log(f1);
            log(f2);
            f1.writeByte(5);
        }
    }

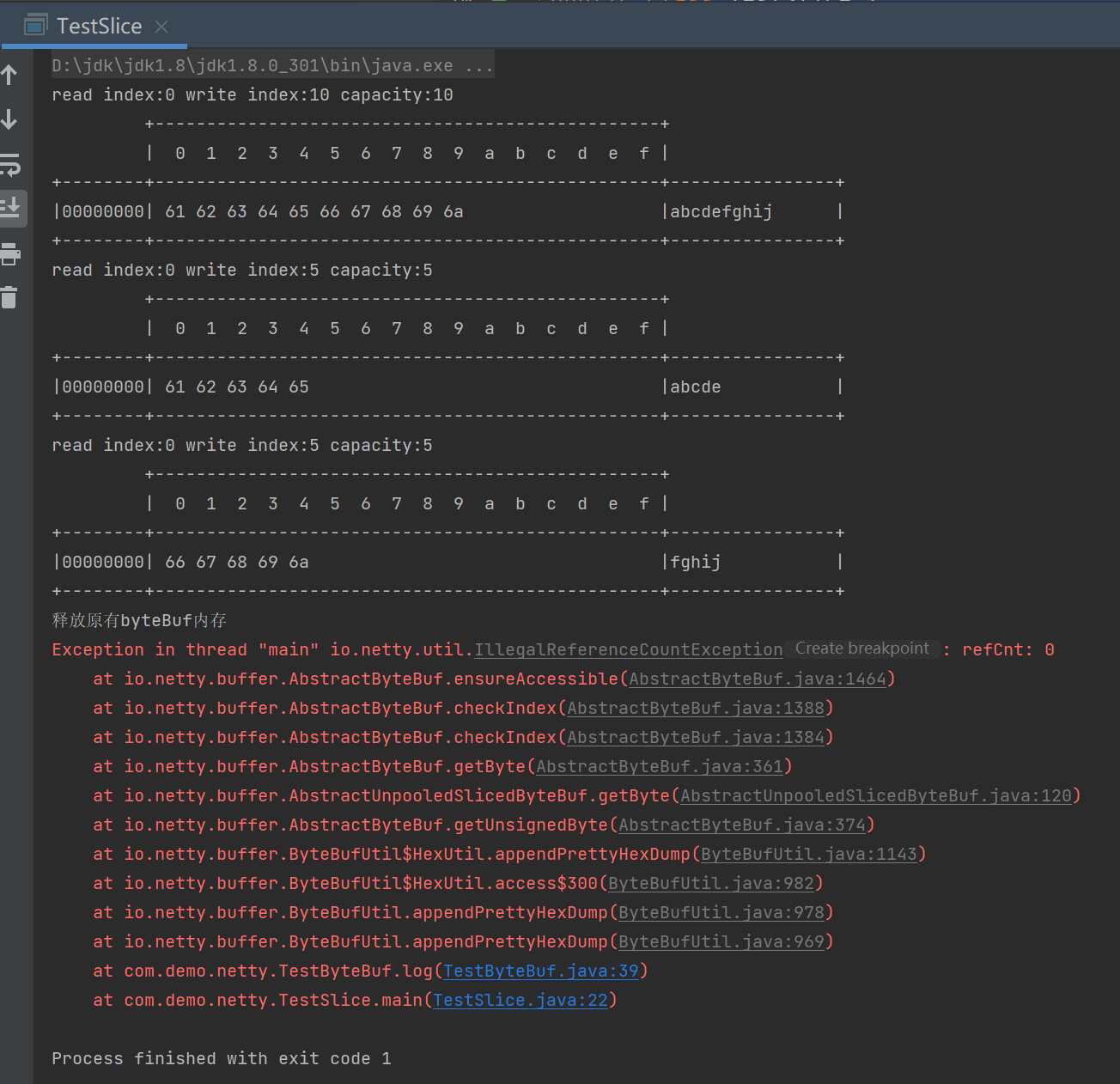

    如果切片后释放了原ByteBuf的内存，再使用切片后的ByteBuf也会报错，因为底层都是同一块内存，可以使用f1.retain()使引用计数加1。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    public class TestSlice {
        public static void main(String[] args) {
            ByteBuf buf = ByteBufAllocator.DEFAULT.buffer(10);
            buf.writeBytes(new byte[]{'a','b','c','d','e','f','g','h','i','j'});
            log(buf);
            // 在切片过程中，没有发生数据复制
            ByteBuf f1 = buf.slice(0, 5);
            ByteBuf f2 = buf.slice(5, 5);
            log(f1);
            log(f2);
            System.out.println("释放原有byteBuf内存");
            buf.release();
            log(f1);
        }
    }

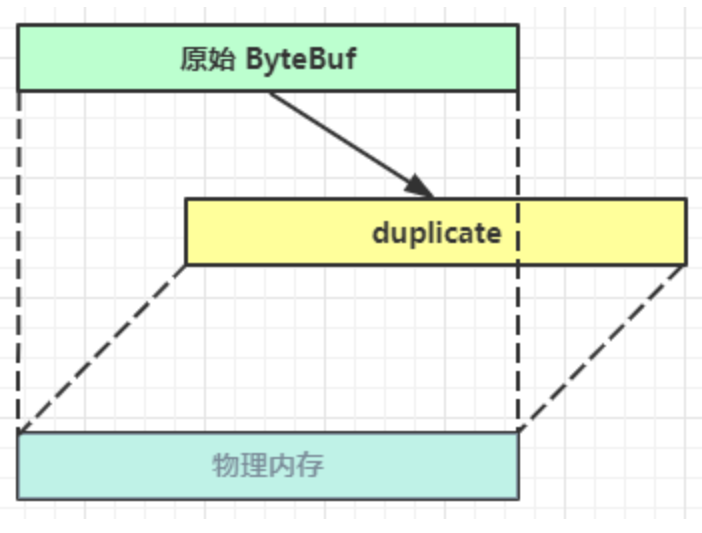

2.5.10 duplicate

  • duplicate是零拷贝（这里指减少数据复制）的体现之一，就好比截取了原始ByteBuf所有内容，并且没有max capacity的限制，也是与原始ByteBuf使用同一块底层内存，只是读写指针是独立的。

    1638622492169

2.5.11 copy

  • 会将底层内存数据进行深拷贝，因此无论读写，都与原始ByteBuf无关。

2.5.12 CompositeByteBuf

  • 也是零拷贝（这里指减少数据复制）的体现之一，可以将多个ByteBuf合并为一个逻辑上的 ByteBuf，避免拷贝。

  • CompositeByteBuf是一个组合的ByteBuf，它内部维护了一个Component数组，每个Component管理一个ByteBuf，记录了这个ByteBuf相对于整体偏移量等信息，代表着整体中某一段的数据。

    • 优点，对外是一个虚拟视图，组合这些ByteBuf不会产生内存复制。
    • 缺点，复杂了很多，多次操作会带来性能的损耗。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18

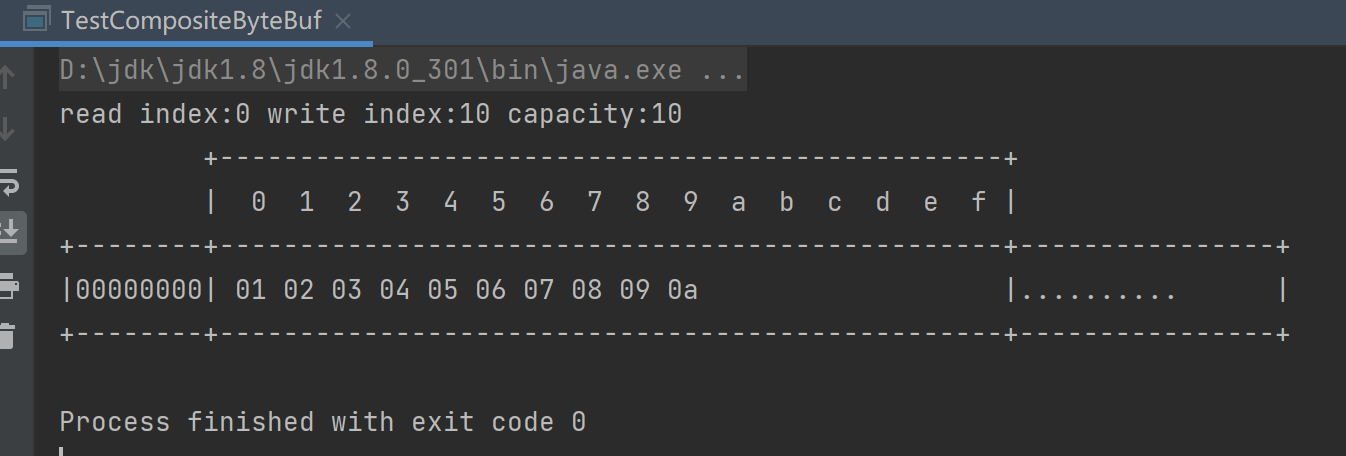

    public class TestCompositeByteBuf {
        public static void main(String[] args) {
            ByteBuf buf1 = ByteBufAllocator.DEFAULT.buffer();
            buf1.writeBytes(new byte[]{1, 2, 3, 4, 5});

            ByteBuf buf2 = ByteBufAllocator.DEFAULT.buffer();
            buf2.writeBytes(new byte[]{6, 7, 8, 9, 10});

            // 以下方式会发生数据复制，对性能造成影响
    //        ByteBuf buffer = ByteBufAllocator.DEFAULT.buffer();
    //        buffer.writeBytes(buf1).writeBytes(buf2);
    //        log(buffer);
            CompositeByteBuf buffer = ByteBufAllocator.DEFAULT.compositeBuffer();
            // 为true表示自动增长写指针
            buffer.addComponents(true, buf1, buf2);
            log(buffer);
        }
    }

2.5.13 Unpooled

  • Unpooled是一个工具类，类如其名，提供了非池化的ByteBuf创建、组合、复制等操作。它有着和零拷贝相关的wrappedBuffer方法，可以用来包装ByteBuf。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12

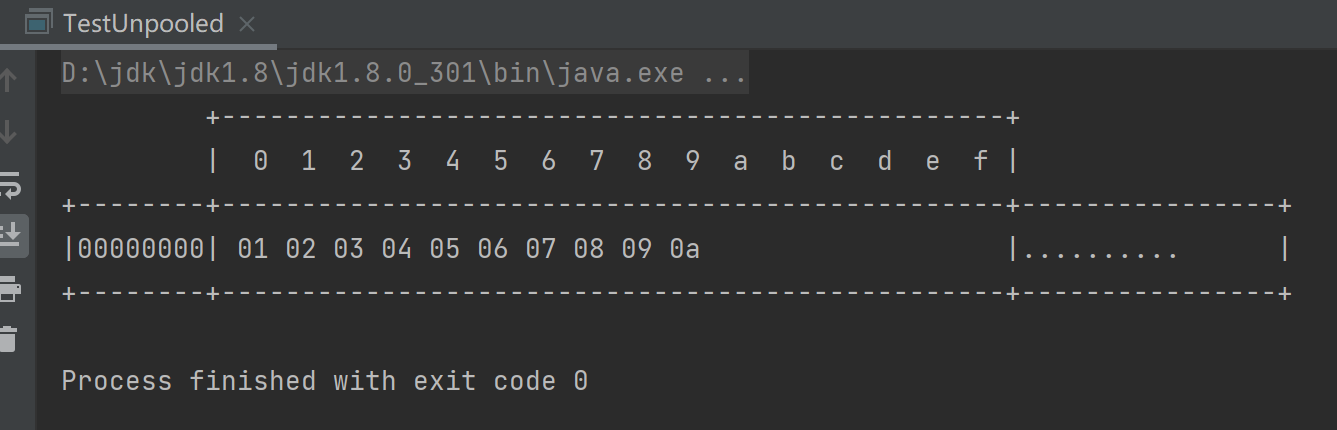

    public class TestUnpooled {
        public static void main(String[] args) {
            ByteBuf buf1 = ByteBufAllocator.DEFAULT.buffer(5);
            buf1.writeBytes(new byte[]{1, 2, 3, 4, 5});
            ByteBuf buf2 = ByteBufAllocator.DEFAULT.buffer(5);
            buf2.writeBytes(new byte[]{6, 7, 8, 9, 10});

            // 当包装ByteBuf个数超过一个时, 底层使用了CompositeByteBuf
            ByteBuf buf3 = Unpooled.wrappedBuffer(buf1, buf2);
            System.out.println(ByteBufUtil.prettyHexDump(buf3));
        }
    }

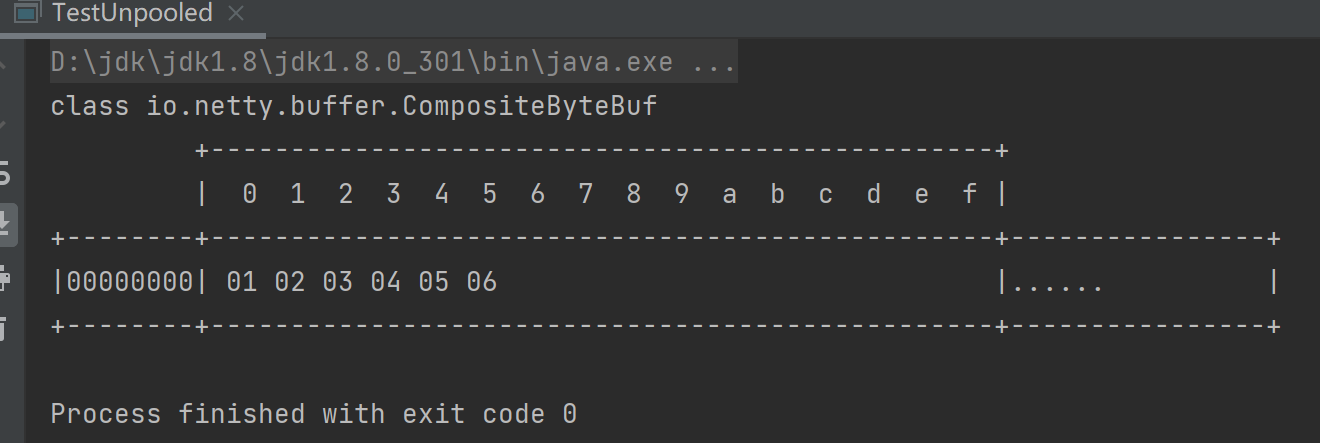

    也可以用来包装普通字节数组，底层也不会有拷贝操作。

    1
    2
    3
    4
    5
    6
    7
    public class TestUnpooled {
        public static void main(String[] args) {
            ByteBuf buf4 = Unpooled.wrappedBuffer(new byte[]{1, 2, 3}, new byte[]{4, 5, 6});
            System.out.println(buf4.getClass());
            System.out.println(ByteBufUtil.prettyHexDump(buf4));
        }
    }

3、Netty架构

3.1 线程模型

  • 目前存在的线程模型有：传统阻塞I/O服务模型和Reactor模式。
  • 根据Reactor的数量和处理资源池线程的数量不同，有3种典型的实现。
    • 单Reactor单线程。
    • 单Reactor多线程。
    • 主从Reactor多线程。
  • Netty线程模式（Netty主要基于主从Reactor多线程模型做了一定的改进，其中主从Reactor多线程模型有多个Reactor）

3.1.1 传统阻塞I/O服务模型

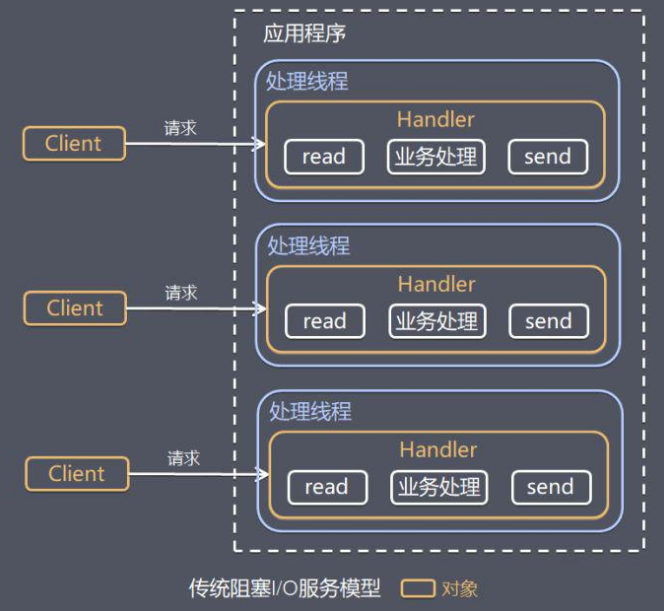

  • 工作原理图如下：

    • 采用阻塞IO模式获取输入的数据。
    • 每个连接都需要独立的线程完成数据的输入，业务处理，数据返回。
    • 当并发数很大，就会创建大量的线程，占用很大系统资源。
    • 连接创建后，如果当前线程暂时没有数据可读，该线程会阻塞在read操作，造成线程资源浪费。

3.1.2 Reactor模式

  • 针对传统阻塞I/0服务模型的2个缺点，解决方案如下：

    • 基于I/O复用模型：多个连接共用一个阻塞对象，应用程序只需要在一个阻塞对象等待，无需阻塞等待所有连接。当某个连接有新的数据可以处理时，操作系统通知应用程序，线程从阻塞状态返回，开始进行业务处理。Reactor对应的叫法：

      • 反应器模式。
      • 分发者模式（Dispatcher）
      • 通知者模式（Notifier）

    • 基于线程池复用线程资源：不必再为每个连接创建线程，将连接完成后的业务处理任务分配给线程进行处理，一个线程可以处理多个连接的业务。

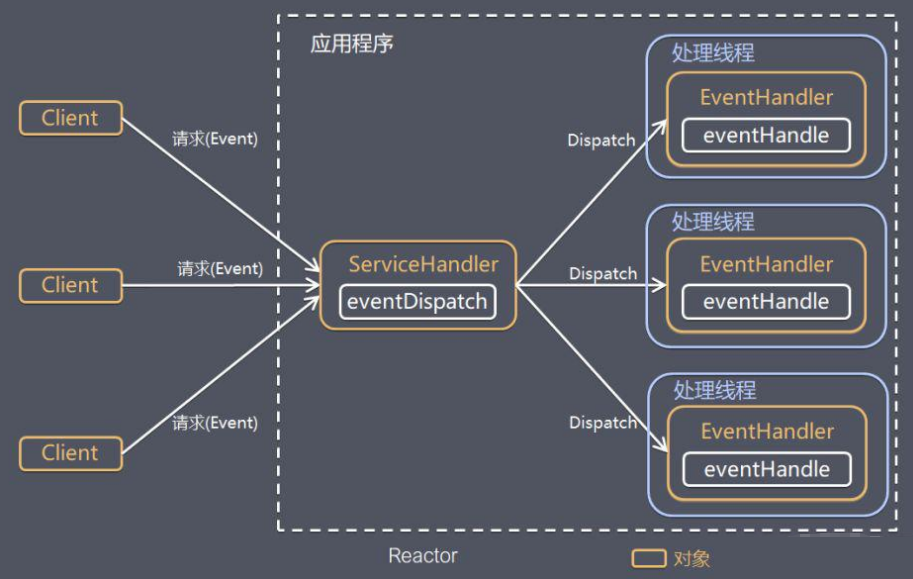

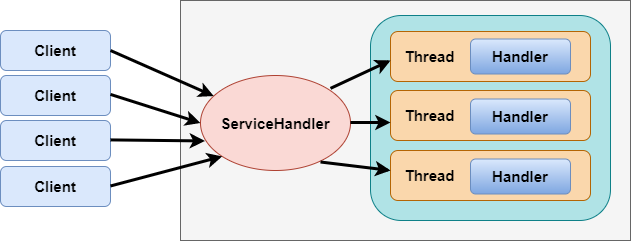

      • Reactor模式，通过一个或多个输入同时传递给服务处理器（ServiceHandler）的模式（基于事件驱动）
      • 服务器端程序处理传入的多个请求，并将它们同步分派到相应的处理线程，因此Reactor模式也叫Dispatcher模式。
      • Reactor模式使用IO复用监听事件，收到事件后，分发给某个线程（进程），这点就是网络服务器高并发处理关键。

  • Reactor模式中核心组成：

    • Reactor：Reactor在一个单独的线程中运行，负责监听和分发事件，分发给适当的处理程序来对IO事件做出反应。它就像公司的电话接线员，它接听来自客户的电话并将线路转移到适当的联系人。
    • Handlers：处理程序执行I/O事件要完成的实际事件，类似于客户想要与之交谈的公司中的实际官员。Reactor通过调度适当的处理程序来响应I/O事件，处理程序执行非阻塞操作。

  • Reactor模式具有如下的优点：

    • 响应快，不必为单个同步时间所阻塞，虽然Reactor本身依然是同步的。
    • 可以最大程度的避免复杂的多线程及同步问题，并且避免了多线程/进程的切换开销。
    • 扩展性好，可以方便的通过增加Reactor实例个数来充分利用CPU资源。
    • 复用性好，Reactor模型本身与具体事件处理逻辑无关，具有很高的复用性。

3.1.2.1 单Reactor单线程

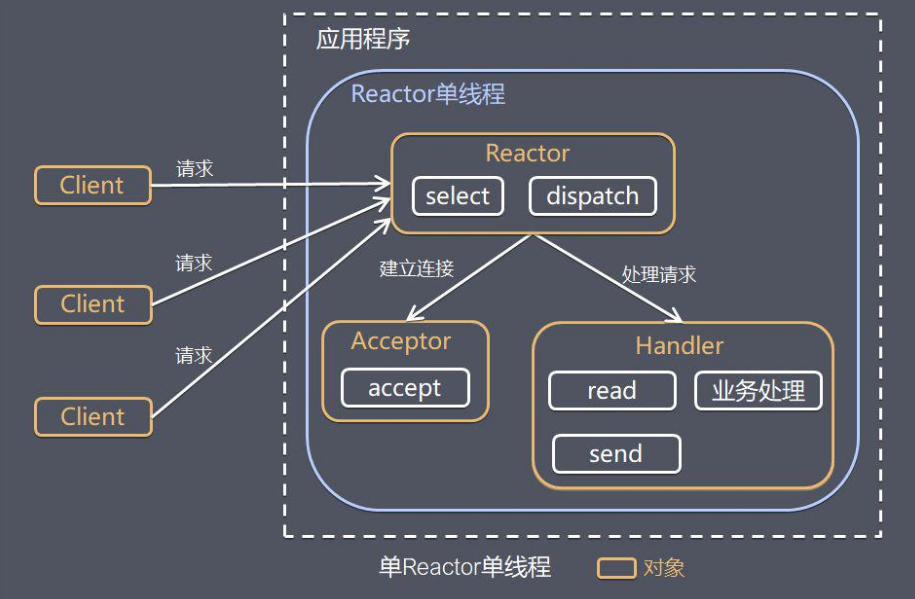

  • 工作原理示意图：

    • select是前面I/O复用模型介绍的标准网络编程API，可以实现应用程序通过一个阻塞对象监听多路连接请求。
    • Reactor对象通过Select监控客户端请求事件，收到事件后通过Dispatch进行分发。
    • 如果是建立连接请求事件，则由Acceptor通过Accept处理连接请求，然后创建一个Handler对象处理连接完成后的后续业务处理。
    • 如果不是建立连接事件，则Reactor会分发调用连接对应的Handler来响应。
    • Handler会完成Read→业务处理→Send的完整业务流程。
    • 服务器端用一个线程通过多路复用搞定所有的IO操作（包括连接，读、写等），编码简单，清晰明了，但是如果客户端连接数量较多，将无法支撑，前面的NIO案例就属于这种模型。

  • 优点：模型简单，没有多线程、进程通信、竞争的问题，全部都在一个线程中完成。

  • 缺点：

    • 性能问题，只有一个线程，无法完全发挥多核CPU的性能。Handler在处理某个连接上的业务时，整个进程无法处理其他连接事件，很容易导致性能瓶颈。
    • 可靠性问题，线程意外终止，或者进入死循环，会导致整个系统通信模块不可用，不能接收和处理外部消息，造成节点故障。

  • 使用场景：客户端的数量有限，业务处理非常快速，比如Redis在业务处理的时间复杂度O(1)的情况。

3.1.2.2 单Reactor多线程

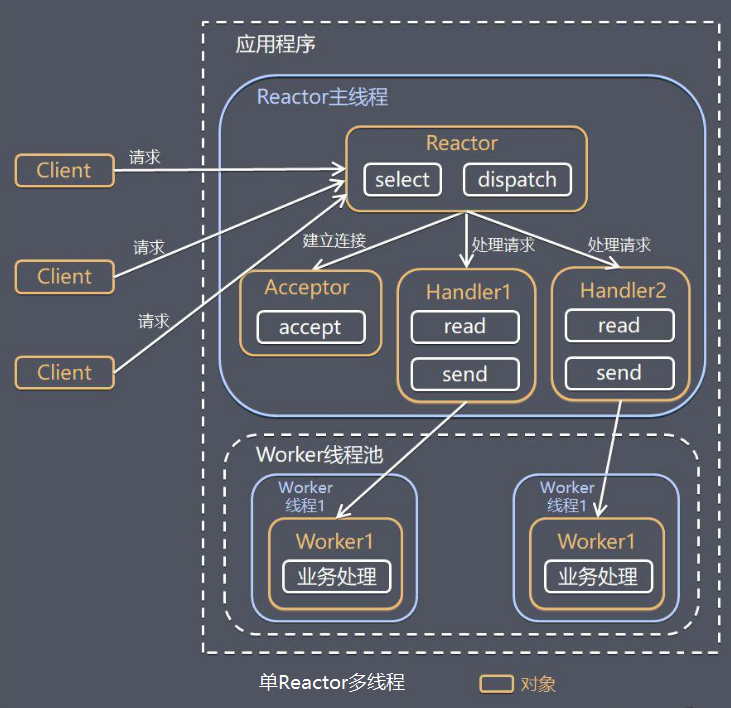

  • 工作原理示意图：

    • Reactor对象通过Select监控客户端请求事件，收到事件后，通过Dispatch进行分发。
    • 如果建立连接请求，则由Acceptor通过accept处理连接请求，然后创建一个Handler对象处理完成连接后的各种事件。
    • 如果不是连接请求，则由Reactor分发调用连接对应的handler来处理。
    • handler只负责响应事件，不做具体的业务处理，通过read读取数据后，会分发给后面的worker线程池的某个线程处理业务。
    • worker线程池会分配独立线程完成真正的业务，并将结果返回给handler。
    • handler收到响应后，通过send将结果返回给client。

  • 优点：可以充分的利用多核cpu的处理能力。

  • 缺点：多线程数据共享和访问比较复杂，Reactor处理所有的事件的监听和响应，在单线程运行，在高并发场景容易出现性能瓶颈。

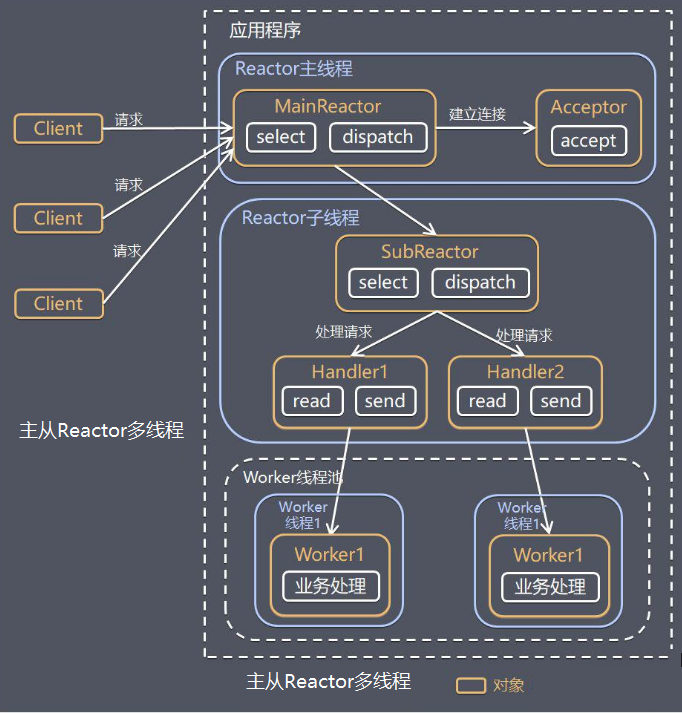

3.1.2.3 主从Reactor多线程

  • 工作原理示意图：

    • 针对单Reactor多线程模型中，Reactor在单线程中运行，高并发场景下容易成为性能瓶颈，可以让Reactor在多线程中运行。

      • Reactor主线程的MainReactor对象通过select监听连接事件，收到事件后，通过Acceptor处理连接事件。
      • 当Acceptor处理连接事件后，MainReactor将连接分配给SubReactor。
      • SubReactor将连接加入到连接队列进行监听，并创建handler进行各种事件处理。
      • 当有新事件发生时，SubReactor就会调用对应的handler处理。
      • handler通过read读取数据，分发给后面的worker线程处理。
      • worker线程池分配独立的worker线程进行业务处理，并返回结果。
      • handler收到响应的结果后，再通过send将结果返回给client。
      • Reactor主线程可以对应多个Reactor子线程，即MainRecator可以关联多个SubReactor。

  • 优点：

    • 父线程与子线程的数据交互简单职责明确，父线程只需要接收新连接，子线程完成后续的业务处理。
    • 父线程与子线程的数据交互简单，Reactor主线程只需要把新连接传给子线程，子线程无需返回数据。

  • 缺点：编程复杂度较高。

  • 这种模型在许多项目中广泛使用，包括Nginx主从Reactor多进程模型，Memcached主从多线程，Netty主从多线程模型的支持。

3.2 Netty模型

  • Netty主要基于主从Reactors多线程模型（如图）做了一定的改进，其中主从Reactor多线程模型有多个Reactor。

    • BossGroup线程维护Selector，只关注Accept。
    • 当接收到Accept事件，获取到对应的SocketChannel，封装成NIOScoketChannel并注册到Worker线程（事件循环），并进行维护。
    • 当Worker线程监听到Selector中通道发生自己感兴趣的事件后，就进行处理（就由handler），注意handler已经加入到通道。

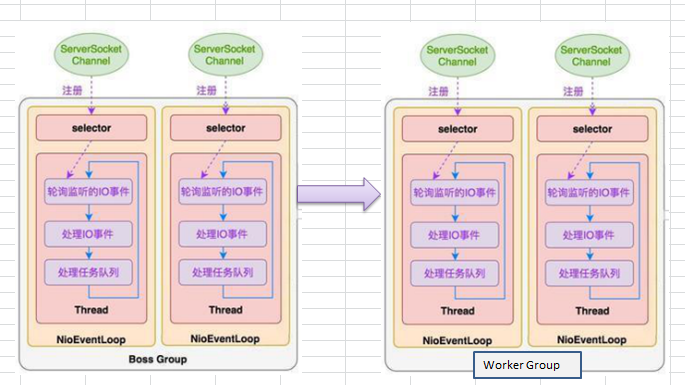

  • 进阶图示：

  • 详细图示：

    • Netty抽象出两组线程池：BossGroup专门负责接收客户端的连接，WorkerGroup专门负责网络的读写。
    • BossGroup和WorkerGroup类型都是NioEventLoopGroup。
    • NioEventLoopGroup相当于一个事件循环组，这个组中含有多个事件循环，每一个事件循环是NioEventLoop。
    • NioEventLoop表示一个不断循环的执行处理任务的线程，每个NioEventLoop都有一个Selector，用于监听绑定在其上的socket的网络通讯。
    • NioEventLoopGroup可以有多个线程，即可以含有多个NioEventLoop。
    • BossGroup的每个NioEventLoop循环执行的步骤有3步。
      • 轮询accept事件。
      • 处理accept事件，与client建立连接，生成NioScocketChannel，并将其注册到WorkerGroup的某个NIOEventLoop上的Selector。
      • 处理任务队列的任务，即runAllTasks。
    • WorkerGroup的每个NIOEventLoop循环执行的步骤：
      • 轮询read，write事件。
      • 处理I/O事件，即read，write事件，在对应NioScocketChannel处理。
      • 处理任务队列的任务，即runAllTasks。
    • WorkerGroup的每个NIOEventLoop处理业务时，会使用pipeline（管道），pipeline中包含了channel，即通过pipeline可以获取到对应通道，管道中维护了很多的处理器。
    • 注意：
      • NioEventLoopGroup下包含多个NioEventLoop。
      • 每个NioEventLoop中包含有一个Selector，一个taskQueue。
      • 每个NioEventLoop的Selector上可以注册监听多个NioChannel。
      • 每个NioChannel只会绑定在唯一的NioEventLoop上。
      • 每个NioChannel都绑定有一个自己的ChannelPipeline。

  • Netty实例：

    • Netty服务器在6668端口监听，客户端能发送消息给服务器”hello,服务器~”。

    • 服务器可以回复消息给客户端”hello,客户端~”。

      • 服务器端：

        1
        2
        3
        4
        5
        6
        7
        8
        9
        10
        11
        12
        13
        14
        15
        16
        17
        18
        19
        20
        21
        22
        23
        24
        25
        26
        27
        28
        29
        30
        31
        32
        33
        34
        35
        36
        37
        38
        39
        40
        41
        42
        43
        44
        45
        46
        47
        48
        49
        50
        51
        52
        53
        54
        55
        56
        57
        58
        59
        60
        61
        62
        63
        64
        65
        66
        67
        68
        69
        70
        71
        72
        73
        74
        75
        76
        77
        78
        79
        80
        public class NettyServer {
            public static void main(String[] args) throws Exception {
                //1. 创建两个线程组 bossGroup 和 workerGroup
                //2. bossGroup 只是处理连接请求 , 真正的和客户端业务处理，会交给 workerGroup完成
                //3. 两个都是无限循环
                //4. bossGroup 和 workerGroup 含有的子线程(NioEventLoop)的个数默认是 cpu逻辑核数 * 2
                EventLoopGroup bossGroup = new NioEventLoopGroup(1);
                EventLoopGroup workerGroup = new NioEventLoopGroup();
                try {
                    //创建服务器端的启动对象，配置参数
                    ServerBootstrap bootstrap = new ServerBootstrap();
                    //使用链式编程来进行设置
                    bootstrap.group(bossGroup, workerGroup) //设置两个线程组
                            .channel(NioServerSocketChannel.class) //使用NioSocketChannel 作为服务器的通道实现
                            .option(ChannelOption.SO_BACKLOG, 128) // 设置线程队列得到连接个数
                            .childOption(ChannelOption.SO_KEEPALIVE, true) //设置保持活动连接状态
                            .childHandler(new ChannelInitializer<SocketChannel>() {//创建一个通道初始化对象(匿名对象)
                                //给pipeline 设置处理器
                                @Override
                                protected void initChannel(SocketChannel ch) throws Exception {
                                    System.out.println("客户socketChannel hashcode=" + ch.hashCode()); //可以使用一个集合管理 SocketChannel， 在推送消息时，可以将业务加入到各个channel 对应的 NIOEventLoop 的 taskQueue 或者 scheduleTaskQueue
                                    ch.pipeline().addLast(new NettyServerHandler());
                                }
                            }); // 给workerGroup 的 EventLoop 对应的管道设置处理器

                    System.out.println("服务器 is ready...");

                    //绑定一个端口并且同步, 生成了一个 ChannelFuture 对象
                    //启动服务器(并绑定端口)
                    ChannelFuture cf = bootstrap.bind(6668).sync();
                    //对关闭通道进行监听
                    cf.channel().closeFuture().sync();
                }finally {
                    bossGroup.shutdownGracefully();
                    workerGroup.shutdownGracefully();
                }
            }
        }

        /**
         * 我们自定义一个Handler需要继承netty规定好的某个HandlerAdapter(规范)
         */
        public class NettyServerHandler extends ChannelInboundHandlerAdapter {
            //读取数据事件(这里我们可以读取客户端发送的消息)
            /**
             * @param ctx 上下文对象, 含有管道pipeline、通道channel、地址
             * @param msg 就是客户端发送的数据，默认是Object
             * @throws Exception 异常
             */
            @Override
            public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {

                System.out.println("服务器读取线程 " + Thread.currentThread().getName() + " channel =" + ctx.channel());
                System.out.println("server ctx =" + ctx);
                System.out.println("看看channel 和 pipeline的关系");
                Channel channel = ctx.channel();
                ChannelPipeline pipeline = ctx.pipeline(); //本质是一个双向链接, 出站入站

                //将 msg 转成一个 ByteBuf
                //ByteBuf 是 Netty 提供的，不是 NIO 的 ByteBuffer.
                ByteBuf buf = (ByteBuf) msg;
                System.out.println("客户端发送消息是:" + buf.toString(CharsetUtil.UTF_8));
                System.out.println("客户端地址:" + channel.remoteAddress());
            }

            //数据读取完毕
            @Override
            public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {
                //writeAndFlush 是 write + flush
                //将数据写入到缓存，并刷新
                //一般讲，我们对这个发送的数据进行编码
                ctx.writeAndFlush(Unpooled.copiedBuffer("hello, 客户端~", CharsetUtil.UTF_8));
            }

            //处理异常, 一般是需要关闭通道
            @Override
            public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
                ctx.close();
            }
        }

    • 客户端：

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
      55
      public class NettyClient {
          public static void main(String[] args) throws InterruptedException {
              //客户端需要一个事件循环组
              EventLoopGroup group = new NioEventLoopGroup();
              try {
                  //创建客户端启动对象
                  //注意客户端使用的不是 ServerBootstrap 而是 Bootstrap
                  Bootstrap bootstrap = new Bootstrap();

                  //设置相关参数
                  bootstrap.group(group) //设置线程组
                          .channel(NioSocketChannel.class) // 设置客户端通道的实现类(反射)
                          .handler(new ChannelInitializer<SocketChannel>() {
                              @Override
                              protected void initChannel(SocketChannel ch) throws Exception {
                                  ch.pipeline().addLast(new NettyClientHandler()); //加入自己的处理器
                              }
                          });

                  System.out.println("客户端 ok..");

                  //启动客户端去连接服务器端
                  //关于 ChannelFuture 要分析，涉及到netty的异步模型
                  ChannelFuture channelFuture = bootstrap.connect("127.0.0.1", 6668).sync();
                  //给关闭通道进行监听
                  channelFuture.channel().closeFuture().sync();
              }finally {
                  group.shutdownGracefully();
              }
          }
      }

      public class NettyClientHandler extends ChannelInboundHandlerAdapter {
          //当通道就绪就会触发该方法
          @Override
          public void channelActive(ChannelHandlerContext ctx) throws Exception {
              System.out.println("client " + ctx);
              ctx.writeAndFlush(Unpooled.copiedBuffer("hello, server", CharsetUtil.UTF_8));
          }

          //当通道有读取事件时，会触发
          @Override
          public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {

              ByteBuf buf = (ByteBuf) msg;
              System.out.println("服务器回复的消息:" + buf.toString(CharsetUtil.UTF_8));
              System.out.println("服务器的地址： "+ ctx.channel().remoteAddress());
          }

          @Override
          public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
              cause.printStackTrace();
              ctx.close();
          }
      }

3.2.1 任务队列

  • NioEventLoop中的TaskQueue有3种典型使用场景：

    • 用户程序自定义的普通任务。

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      public class NettyServerHandler extends ChannelInboundHandlerAdapter {
          @Override
          public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
              //比如这里我们有一个非常耗时长的业务-> 异步执行 -> 提交该channel 对应的
              //NIOEventLoop 的 taskQueue中,
              //解决方案1 用户程序自定义的普通任务
              ctx.channel().eventLoop().execute(new Runnable() {
                  @Override
                  public void run() {
                      try {
                          Thread.sleep(5 * 1000);
                          ctx.writeAndFlush(Unpooled.copiedBuffer("hello, 客户端~(>^ω^<)喵2", CharsetUtil.UTF_8));
                          System.out.println("channel code=" + ctx.channel().hashCode());
                      } catch (Exception ex) {
                          System.out.println("发生异常" + ex.getMessage());
                      }
                  }
              });
              System.out.println("go on ...");
          }

          //数据读取完毕
          @Override
          public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {

              //writeAndFlush 是 write + flush
              //将数据写入到缓存，并刷新
              //一般讲，我们对这个发送的数据进行编码
              ctx.writeAndFlush(Unpooled.copiedBuffer("hello, 客户端~(>^ω^<)喵1", CharsetUtil.UTF_8));
          }

          //处理异常, 一般是需要关闭通道
          @Override
          public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
              ctx.close();
          }
      }

  • 用户自定义定时任务。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    public class NettyServerHandler extends ChannelInboundHandlerAdapter {
        @Override
        public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
            //解决方案2 : 用户自定义定时任务 -》 该任务是提交到 scheduleTaskQueue中
            ctx.channel().eventLoop().schedule(new Runnable() {
                @Override
                public void run() {

                    try {
                        Thread.sleep(5 * 1000);
                        ctx.writeAndFlush(Unpooled.copiedBuffer("hello, 客户端~(>^ω^<)喵4", CharsetUtil.UTF_8));
                        System.out.println("channel code=" + ctx.channel().hashCode());
                    } catch (Exception ex) {
                        System.out.println("发生异常" + ex.getMessage());
                    }
                }
            }, 5, TimeUnit.SECONDS);
            System.out.println("go on ...");
        }

        //数据读取完毕
        @Override
        public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {

            //writeAndFlush 是 write + flush
            //将数据写入到缓存，并刷新
            //一般讲，我们对这个发送的数据进行编码
            ctx.writeAndFlush(Unpooled.copiedBuffer("hello, 客户端~(>^ω^<)喵1", CharsetUtil.UTF_8));
        }

        //处理异常, 一般是需要关闭通道
        @Override
        public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
            ctx.close();
        }
    }

  • 非当前Reactor线程调用Channel的各种方法，例如在推送系统的业务线程里面，根据用户的标识，找到对应的Channel引用，然后调用Write类方法向该用户推送消息，就会进入到这种场景。最终的Write会提交到任务队列中后被异步消费。

3.2.2 异步模型

  • 异步的概念和同步相对。当一个异步过程调用发出后，调用者不能立刻得到结果。实际处理这个调用的组件在完成后，通过状态、通知和回调来通知调用者。

  • Netty中的I/O操作是异步的，包括Bind、Write、Connect等操作会简单的返回一个ChannelFuture。

  • 调用者并不能立刻获得结果，而是通过Future-Listener机制，用户可以方便的主动获取或者通过通知机制获得IO操作结果。

    • 当Future对象刚刚创建时，处于非完成状态，调用者可以通过返回的ChannelFuture来获取操作执行的状态，注册监听函数来执行完成后的操作。

    • 常见有如下操作：

      • 通过isDone方法来判断当前操作是否完成。

      • 通过isSuccess方法来判断已完成的当前操作是否成功。

      • 通过getCause方法来获取已完成的当前操作失败的原因。

      • 通过isCancelled方法来判断已完成的当前操作是否被取消。

      • 通过addListener方法来注册监听器，当操作已完成(isDone方法返回完成)，将会通知指定的监听器；如果Future对象已完成，则通知指定的监听器。

      • 例如给前面服务器端可以在绑定端口后进行监听：

        1
        2
        3
        4
        5
        6
        7
        8
        9
        10
        11
        12
        13
        14
        15
        //绑定一个端口并且同步, 生成了一个 ChannelFuture 对象
        //启动服务器(并绑定端口)
        ChannelFuture cf = bootstrap.bind(6668).sync();

        //给cf 注册监听器，监控我们关心的事件
        cf.addListener(new ChannelFutureListener() {
            @Override
            public void operationComplete(ChannelFuture future) throws Exception {
                if (cf.isSuccess()) {
                    System.out.println("监听端口 6668 成功");
                } else {
                    System.out.println("监听端口 6668 失败");
                }
            }
        });

  • Netty的异步模型是建立在future和callback之上的。callback就是回调。重点说Future，它的核心思想是：假设一个方法fun，计算过程可能非常耗时，等待fun返回显然不合适。那么可以在调用fun的时候，立马返回一个Future，后续可以通过Future去监控方法fun的处理过程（即：Future-Listener机制）

  • Future说明：

    • 表示异步的执行结果，可以通过它提供的方法来检测执行是否完成，比如检索计算等等。
    • ChannelFuture是一个接口：public interface ChannelFuture extends Future，我们可以添加监听器，当监听的事件发生时，就会通知到监听器。

  • 工作原理示意图：

    • 在使用Netty进行编程时，拦截操作和转换出入站数据只需要您提供callback或利用 future 即可。这使得链式操作简单、高效, 并有利于编写可重用的、通用的代码。
    • Netty框架的目标就是让你的业务逻辑从网络基础应用编码中分离出来、解脱出来。
    • 相比传统阻塞I/O，执行I/O操作后线程会被阻塞住, 直到操作完成；异步处理的好处是不会造成线程阻塞，线程在I/O操作期间可以执行别的程序，在高并发情形下会更稳定和更高的吞吐量。

4、Netty进阶

4.1 粘包与半包现象

  • 粘包现象。

    • 客户端。

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      @Slf4j
      public class HelloClient {
          public static void main(String[] args) {
              NioEventLoopGroup worker = new NioEventLoopGroup();
              try {
                  Bootstrap bootstrap = new Bootstrap();
                  bootstrap.channel(NioSocketChannel.class);
                  bootstrap.group(worker);
                  bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                      @Override
                      protected void initChannel(SocketChannel ch) throws Exception {
                          log.debug("connected...");
                          ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {
                              // 连接建立成功后会触发此事件
                              @Override
                              public void channelActive(ChannelHandlerContext ctx) throws Exception {
                                  log.debug("sending...");
                                  for (int i = 0; i < 10; i++) {
                                      ByteBuf buffer = ctx.alloc().buffer();
                                      buffer.writeBytes(new byte[]{0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15});
                                      ctx.writeAndFlush(buffer);
                                  }
                              }
                          });
                      }
                  });
                  ChannelFuture channelFuture = bootstrap.connect("127.0.0.1", 8080).sync();
                  channelFuture.channel().closeFuture().sync();
              } catch (InterruptedException e) {
                  log.error("client error", e);
              } finally {
                  worker.shutdownGracefully();
              }
          }
      }

    • 服务端。

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      @Slf4j
      public class HelloServer {
          public static void main(String[] args) {
              NioEventLoopGroup boss = new NioEventLoopGroup(1);
              NioEventLoopGroup worker = new NioEventLoopGroup();
              try {
                  ServerBootstrap serverBootstrap = new ServerBootstrap();
                  serverBootstrap.channel(NioServerSocketChannel.class);
                  serverBootstrap.group(boss, worker);
                  serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
                      @Override
                      protected void initChannel(SocketChannel ch) throws Exception {
                          ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
                          ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {
                              // 连接建立成功后会触发此事件
                              @Override
                              public void channelActive(ChannelHandlerContext ctx) throws Exception {
                                  log.debug("connected {}", ctx.channel());
                                  super.channelActive(ctx);
                              }

                              @Override
                              public void channelInactive(ChannelHandlerContext ctx) throws Exception {
                                  log.debug("disconnect {}", ctx.channel());
                                  super.channelInactive(ctx);
                              }
                          });
                      }
                  });
                  ChannelFuture channelFuture = serverBootstrap.bind(8080);
                  log.debug("{} binding...", channelFuture.channel());
                  channelFuture.sync();
                  log.debug("{} bound...", channelFuture.channel());
                  channelFuture.channel().closeFuture().sync();
              } catch (InterruptedException e) {
                  log.error("server error", e);
              } finally {
                  boss.shutdownGracefully();
                  worker.shutdownGracefully();
                  log.debug("stoped");
              }
          }
      }

      服务器端的某次输出，可以看到一次就接收了160个字节，而非分10次接收，即为粘包现象。原因：

      • 应用层：接收方ByteBuf设置太大（Netty 默认1024）。
      • 滑动窗口：假设发送方256 bytes表示一个完整报文，但由于接收方处理不及时且窗口大小足够大，这256bytes字节就会缓冲在接收方的滑动窗口中，当滑动窗口中缓冲了多个报文就会粘包。
      • Nagle算法：会造成粘包。

  • 半包现象。

    • 客户端希望发送1个消息，这个消息是160字节，代码改为：

      1
      2
      3
      4
      5
      ByteBuf buffer = ctx.alloc().buffer();
      for (int i = 0; i < 10; i++) {
          buffer.writeBytes(new byte[]{0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15});
      }
      ctx.writeAndFlush(buffer);

    • 为现象明显，服务端修改一下接收缓冲区，其它代码不变。

      1
      serverBootstrap.option(ChannelOption.SO_RCVBUF, 10);

      服务器端的某次输出，可以看到接收的消息被分为两节，第一次20字节，第二次140字节。serverBootstrap.option(ChannelOption.SO_RCVBUF, 10)影响的底层接收缓冲区（即滑动窗口）大小，仅决定了netty读取的最小单位，netty实际每次读取的一般是它的整数倍。原因：

      • 应用层：接收方ByteBuf小于实际发送数据量。
      • 滑动窗口：假设接收方的窗口只剩了128bytes，发送方的报文大小是256bytes，这时放不下了，只能先发送前128bytes，等待ack后才能发送剩余部分，这就造成了半包。
      • MSS限制：当发送的数据超过MSS限制后，会将数据切分发送，就会造成半包。

4.2 解决方案

4.2.1 短链接

  • 客户端发送完整数据后，立即关闭连接。即发一个包建立一次连接，这样连接建立到连接断开之间就是消息的边界，缺点效率太低。以解决粘包为例：

    • 客户端：

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      @Slf4j
      public class HelloClient {
          public static void main(String[] args) {
              for (int i = 0; i < 5; i++) {
                  send();
              }
          }

          private static void send() {
              NioEventLoopGroup worker = new NioEventLoopGroup();
              try {
                  Bootstrap bootstrap = new Bootstrap();
                  bootstrap.channel(NioSocketChannel.class);
                  bootstrap.group(worker);
                  bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                      @Override
                      protected void initChannel(SocketChannel ch) throws Exception {
                          log.debug("connected...");
                          ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {
                              // 连接建立成功后会触发此事件
                              @Override
                              public void channelActive(ChannelHandlerContext ctx) throws Exception {
                                  log.debug("sending...");
                                  ByteBuf buffer = ctx.alloc().buffer();
                                  buffer.writeBytes(new byte[]{0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15});
                                  ctx.writeAndFlush(buffer);
                                  // 发完即关
                                  ctx.channel().close();
                              }
                          });
                      }
                  });
                  ChannelFuture channelFuture = bootstrap.connect("127.0.0.1", 8080).sync();
                  channelFuture.channel().closeFuture().sync();
              } catch (InterruptedException e) {
                  log.error("client error", e);
              } finally {
                  worker.shutdownGracefully();
              }
          }
      }

    • 服务端：

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      @Slf4j
      public class HelloServer {
          public static void main(String[] args) {
              NioEventLoopGroup boss = new NioEventLoopGroup(1);
              NioEventLoopGroup worker = new NioEventLoopGroup();
              try {
                  ServerBootstrap serverBootstrap = new ServerBootstrap();
                  serverBootstrap.channel(NioServerSocketChannel.class);
                  serverBootstrap.group(boss, worker);
                  serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
                      @Override
                      protected void initChannel(SocketChannel ch) throws Exception {
                          ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
                      }
                  });
                  ChannelFuture channelFuture = serverBootstrap.bind(8080).sync();
                  channelFuture.channel().closeFuture().sync();
              } catch (InterruptedException e) {
                  log.error("server error", e);
              } finally {
                  boss.shutdownGracefully();
                  worker.shutdownGracefully();
                  log.debug("stoped");
              }
          }
      }

  • 半包用这种办法还是不好解决，因为接收方的缓冲区大小是有限的。

    • 客户端在上方基础上多传输两个字节的数据，服务端修改netty接收缓冲区的大小，使得客户端一次性发送的数据大于此缓冲区，服务端代码如下：

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      @Slf4j
      public class HelloServer {
          public static void main(String[] args) {
              NioEventLoopGroup boss = new NioEventLoopGroup(1);
              NioEventLoopGroup worker = new NioEventLoopGroup();
              try {
                  ServerBootstrap serverBootstrap = new ServerBootstrap();
                  serverBootstrap.channel(NioServerSocketChannel.class);
                  // 调整系统的接收缓冲区大小（滑动窗口）
      //            serverBootstrap.option(ChannelOption.SO_RCVBUF, 10);
                  // 调整netty的接收缓冲区（ByteBuf）
                  serverBootstrap.childOption(ChannelOption.RCVBUF_ALLOCATOR, new AdaptiveRecvByteBufAllocator(16, 16, 16));
                  serverBootstrap.group(boss, worker);
                  serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
                      @Override
                      protected void initChannel(SocketChannel ch) throws Exception {
                          ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
                      }
                  });
                  ChannelFuture channelFuture = serverBootstrap.bind(8080).sync();
                  channelFuture.channel().closeFuture().sync();
              } catch (InterruptedException e) {
                  log.error("server error", e);
              } finally {
                  boss.shutdownGracefully();
                  worker.shutdownGracefully();
                  log.debug("stoped");
              }
          }
      }

4.2.2 固定长度

  • 每一条消息采用固定长度，缺点是浪费空间。下面假设客户端每次发送10个字节的完整数据，服务端添加个解码器FixedLengthFrameDecoder，并固定长度为10，这样服务端就会每10个字节截取一次。

    • 客户端：

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
        public class Client {
            static final Logger log = LoggerFactory.getLogger(Client.class);

            public static void main(String[] args) {
                send();
                System.out.println("finish");
            }

            public static byte[] fill10Bytes(char c, int len) {
                byte[] bytes = new byte[10];
                Arrays.fill(bytes, (byte) '_');
                for (int i = 0; i < len; i++) {
                    bytes[i] = (byte) c;
                }
                System.out.println(new String(bytes));
                return bytes;
            }

            private static void send() {
                NioEventLoopGroup worker = new NioEventLoopGroup();
                try {
                    Bootstrap bootstrap = new Bootstrap();
                    bootstrap.channel(NioSocketChannel.class);
                    bootstrap.group(worker);
                    bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        protected void initChannel(SocketChannel ch) {
                            ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
                            ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {
                                // 会在连接channel建立成功后，会触发active事件
                                @Override
                                public void channelActive(ChannelHandlerContext ctx) {
                                    ByteBuf buf = ctx.alloc().buffer();
                                    char c = '0';
                                    Random r = new Random();
                                    for (int i = 0; i < 10; i++) {
                                        byte[] bytes = fill10Bytes(c, r.nextInt(10) + 1);
                                        c++;
                                        buf.writeBytes(bytes);
                                    }
                                    ctx.writeAndFlush(buf);
                                }
                            });
                        }
                    });
                    ChannelFuture channelFuture = bootstrap.connect("127.0.0.1", 8080).sync();
                    channelFuture.channel().closeFuture().sync();
                } catch (InterruptedException e) {
                    log.error("client error", e);
                } finally {
                    worker.shutdownGracefully();
                }
            }
      }

    • 服务端：

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      @Slf4j
      public class Server {
          void start() {
              NioEventLoopGroup boss = new NioEventLoopGroup(1);
              NioEventLoopGroup worker = new NioEventLoopGroup();
              try {
                  ServerBootstrap serverBootstrap = new ServerBootstrap();
                  serverBootstrap.channel(NioServerSocketChannel.class);
                  // 调整系统的接收缓冲区大小（滑动窗口）
      //            serverBootstrap.option(ChannelOption.SO_RCVBUF, 10);
                  // 调整netty的接收缓冲区（ByteBuf）
                  serverBootstrap.childOption(ChannelOption.RCVBUF_ALLOCATOR, new AdaptiveRecvByteBufAllocator(16, 16, 16));
                  serverBootstrap.group(boss, worker);
                  serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
                      @Override
                      protected void initChannel(SocketChannel ch) throws Exception {
                          // FixedLengthFrameDecoder需要放在LoggingHandler前面
                          ch.pipeline().addLast(new FixedLengthFrameDecoder(10));
                          ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
                      }
                  });
                  ChannelFuture channelFuture = serverBootstrap.bind(8080).sync();
                  channelFuture.channel().closeFuture().sync();
              } catch (InterruptedException e) {
                  log.error("server error", e);
              } finally {
                  boss.shutdownGracefully();
                  worker.shutdownGracefully();
                  log.debug("stoped");
              }
          }

          public static void main(String[] args) {
              new Server().start();
        }
      }
    1
    2
    3
    4
    5
    6

    {% asset_img 1638709147178.png 1638709147178 %}

      {% asset_img 1638709176649.png 1638709176649 %}

      可以看出即使客户端出现了粘包现象，但是服务端能够正确读取数据。

4.2.3 固定分隔符

  • 每一条消息采用分隔符，例如\n，缺点是需要转义。

    • 客户端在每条消息之后，加入\n分隔符。

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      public class Client {
          static final Logger log = LoggerFactory.getLogger(Client.class);

          public static void main(String[] args) {
              send();
              System.out.println("finish");
          }

          public static StringBuilder makeString(char c, int len) {
              StringBuilder sb = new StringBuilder(len + 2);
              for (int i = 0; i < len; i++) {
                  sb.append(c);
              }
              sb.append("\n");
              return sb;
          }

          private static void send() {
              NioEventLoopGroup worker = new NioEventLoopGroup();
              try {
                  Bootstrap bootstrap = new Bootstrap();
                  bootstrap.channel(NioSocketChannel.class);
                  bootstrap.group(worker);
                  bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                      @Override
                      protected void initChannel(SocketChannel ch) {
                          ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
                          ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {
                              // 会在连接channel建立成功后，会触发active事件
                              @Override
                              public void channelActive(ChannelHandlerContext ctx) {
                                  ByteBuf buf = ctx.alloc().buffer();
                                  char c = '0';
                                  Random r = new Random();
                                  for (int i = 0; i < 10; i++) {
                                      StringBuilder sb = makeString(c, r.nextInt(256) + 1);
                                      c++;
                                      buf.writeBytes(sb.toString().getBytes());
                                  }
                                  ctx.writeAndFlush(buf);
                              }
                          });
                      }
                  });
                  ChannelFuture channelFuture = bootstrap.connect("127.0.0.1", 8080).sync();
                  channelFuture.channel().closeFuture().sync();
              } catch (InterruptedException e) {
                  log.error("client error", e);
              } finally {
                  worker.shutdownGracefully();
              }
          }
      }

    • 服务端加入解码器LineBasedFrameDecoder，即以\n或\r\n作为分隔符，如果超出指定长度仍未出现分隔符，则抛出异常。

      除此之外还可以使用自定义分隔符解码器DelimiterBasedFrameDecoder：

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      @Slf4j
      public class Server {
          void start() {
              NioEventLoopGroup boss = new NioEventLoopGroup(1);
              NioEventLoopGroup worker = new NioEventLoopGroup();
              try {
                  ServerBootstrap serverBootstrap = new ServerBootstrap();
                  serverBootstrap.channel(NioServerSocketChannel.class);
                  // 调整系统的接收缓冲区大小（滑动窗口）
      //            serverBootstrap.option(ChannelOption.SO_RCVBUF, 10);
                  // 调整netty的接收缓冲区（ByteBuf）
                  serverBootstrap.childOption(ChannelOption.RCVBUF_ALLOCATOR, new AdaptiveRecvByteBufAllocator(16, 16, 16));
                  serverBootstrap.group(boss, worker);
                  serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
                      @Override
                      protected void initChannel(SocketChannel ch) throws Exception {
                          ch.pipeline().addLast(new LineBasedFrameDecoder(1024));
                          ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
                      }
                  });
                  ChannelFuture channelFuture = serverBootstrap.bind(8080).sync();
                  channelFuture.channel().closeFuture().sync();
              } catch (InterruptedException e) {
                  log.error("server error", e);
              } finally {
                  boss.shutdownGracefully();
                  worker.shutdownGracefully();
                  log.debug("stoped");
              }
          }

          public static void main(String[] args) {
          new Server().start();
          }
      }

4.2.4 预设长度

  • 每一条消息分为head和body，head中包含body的长度。即在发送消息前，先约定用定长字节表示接下来数据的长度。

    • 客户端在发送消息前，先约定用定长字节表示接下来数据的长度。这里使用到解码器LengthFieldBasedFrameDecoder。

    • 这里使用EmbeddedChannel进行测试。

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      public class TestLengthFieldDecoder {
          public static void main(String[] args) {
              EmbeddedChannel channel = new EmbeddedChannel(
                      /**
                       * int maxFrameLength,
                       * int lengthFieldOffset,
                       * int lengthFieldLength,
                       * int lengthAdjustment,
                       * int initialBytesToStrip
                       */
                      new LengthFieldBasedFrameDecoder(
                              1024, 0, 4, 0,0),
                      new LoggingHandler(LogLevel.DEBUG)
              );

              // 客户端发4个字节的内容长度
              ByteBuf buffer = ByteBufAllocator.DEFAULT.buffer();
              send(buffer, "Hello, world");
              send(buffer, "Hi!");
              channel.writeInbound(buffer);
          }

        private static void send(ByteBuf buffer, String content) {
              byte[] bytes = content.getBytes(); // 实际内容
            int length = bytes.length; // 实际内容长度
              buffer.writeInt(length);
            buffer.writeBytes(bytes);
          }
      }

      如果要剥离头部，则方法调用改为：

      1
      new LengthFieldBasedFrameDecoder(1024, 0, 4, 0, 4)

      如果在消息长度和内容间加了个字节代表版本号，即：

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      public class TestLengthFieldDecoder {
          public static void main(String[] args) {
              EmbeddedChannel channel = new EmbeddedChannel(
                      /**
                       * int maxFrameLength,
                       * int lengthFieldOffset,
                       * int lengthFieldLength,
                       * int lengthAdjustment,
                       * int initialBytesToStrip
                       */
                      new LengthFieldBasedFrameDecoder(
                              1024, 0, 4, 1,0),
                      new LoggingHandler(LogLevel.DEBUG)
              );

              // 客户端发4个字节的内容长度
              ByteBuf buffer = ByteBufAllocator.DEFAULT.buffer();
              send(buffer, "Hello, world");
              send(buffer, "Hi!");
              channel.writeInbound(buffer);
          }

          private static void send(ByteBuf buffer, String content) {
            byte[] bytes = content.getBytes(); // 实际内容
              int length = bytes.length; // 实际内容长度
              buffer.writeInt(length);
              buffer.writeByte(1); // 代表版本1
              buffer.writeBytes(bytes);
          }
      }

4.3 协议设计与解析

4.3.1 Redis协议

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
@Slf4j
public class TestRedis {
    /*
    set name zhangsan
    *3：字符串数组长度
    $3：set命令长度
    set：set命令
    $4：key长度
    name：key实际值
    $8：value长度
    zhangsan：value实际值
     */
    public static void main(String[] args) {
        final byte[] LINE = {13, 10};// 回车和换行
        NioEventLoopGroup worker = new NioEventLoopGroup();
        try {
            Bootstrap bootstrap = new Bootstrap();
            bootstrap.channel(NioSocketChannel.class);
            bootstrap.group(worker);
            bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                @Override
                protected void initChannel(SocketChannel ch) {
                    ch.pipeline().addLast(new LoggingHandler());
                    ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {
                        @Override
                        public void channelActive(ChannelHandlerContext ctx) {
                            ByteBuf buf = ctx.alloc().buffer();
                            buf.writeBytes("*3".getBytes());
                            buf.writeBytes(LINE);
                            buf.writeBytes("$3".getBytes());
                            buf.writeBytes(LINE);
                            buf.writeBytes("set".getBytes());
                            buf.writeBytes(LINE);
                            buf.writeBytes("$4".getBytes());
                            buf.writeBytes(LINE);
                            buf.writeBytes("name".getBytes());
                            buf.writeBytes(LINE);
                            buf.writeBytes("$8".getBytes());
                            buf.writeBytes(LINE);
                            buf.writeBytes("zhangsan".getBytes());
                            buf.writeBytes(LINE);
                            ctx.writeAndFlush(buf);
                        }

                        @Override
                        public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                            ByteBuf buf = (ByteBuf) msg;
                            System.out.println(buf.toString(Charset.defaultCharset()));
                        }
                    });
                }
            });
            ChannelFuture channelFuture = bootstrap.connect("localhost", 6379).sync();
            channelFuture.channel().closeFuture().sync();
        } catch (InterruptedException e) {
            log.error("client error", e);
        } finally {
            worker.shutdownGracefully();
        }
    }
}

  • 先启动redis，再启动此客户端后，控制台打印如下：

    发现key=name，value=zhangsan的数据成功插入redis，并且redis返回”ok”。

4.3.2 Http协议

  • netty已经帮我们封装好专门处理HTTP请求的编解码器HttpServerCodec。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    @Slf4j
    public class TestHttp {
        public static void main(String[] args) {
            NioEventLoopGroup boss = new NioEventLoopGroup();
            NioEventLoopGroup worker = new NioEventLoopGroup();
            try {
                ServerBootstrap serverBootstrap = new ServerBootstrap();
                serverBootstrap.channel(NioServerSocketChannel.class);
                serverBootstrap.group(boss, worker);
                serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
                        ch.pipeline().addLast(new HttpServerCodec());
                        // 只关注HttpRequest类型的消息
                        ch.pipeline().addLast(new SimpleChannelInboundHandler<HttpRequest>() {
                            @Override
                            protected void channelRead0(ChannelHandlerContext ctx, HttpRequest msg) throws Exception {
                                // 获取请求
                                log.debug(msg.uri());

                                // 返回响应
                                DefaultFullHttpResponse response =
                                        new DefaultFullHttpResponse(msg.protocolVersion(), HttpResponseStatus.OK);

                                byte[] bytes = "<h1>Hello, world!</h1>".getBytes();

                                response.headers().setInt(CONTENT_LENGTH, bytes.length);
                                response.content().writeBytes(bytes);

                                // 写回响应
                                ctx.writeAndFlush(response);
                            }
                        });
                        /*ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {
                            @Override
                            public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                                log.debug("{}", msg.getClass());

                                if (msg instanceof HttpRequest) { // 请求行，请求头

                                } else if (msg instanceof HttpContent) { //请求体

                                }
                            }
                        });*/
                    }
                });
                ChannelFuture channelFuture = serverBootstrap.bind(8080).sync();
                channelFuture.channel().closeFuture().sync();
            } catch (InterruptedException e) {
                log.error("server error", e);
            } finally {
                boss.shutdownGracefully();
                worker.shutdownGracefully();
            }
        }
    }

  • 运行此服务端程序后，浏览器访问8080端口，服务端控制台显示如下：

    浏览器显示如下：

    1638882959362

4.3.3 自定义协议

  • 自定义协议需要考虑的要素如下：
    • 魔数，用来在第一时间判定是否是无效数据包。
    • 版本号，可以支持协议的升级。
    • 序列化算法，消息正文到底采用哪种序列化反序列化方式，可以由此扩展，例如：json、protobuf、hessian、jdk。
    • 指令类型，是登录、注册、单聊、群聊等跟业务相关。
    • 请求序号，为了双工通信，提供异步能力。
    • 正文长度。
    • 消息正文。

根据上面的要素，设计一个登录请求消息和登录响应消息，并使用Netty完成收发。

  • 自定义编解码器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    @Slf4j
    public class MessageCodec extends ByteToMessageCodec<Message> {
        @Override
        public void encode(ChannelHandlerContext ctx, Message msg, ByteBuf out) throws Exception {
            // 1、4个字节的魔数
            out.writeBytes(new byte[]{1, 2, 3, 4});
            // 2、1个字节的版本
            out.writeByte(1);
            // 3、1个字节的序列化方式，0代表jdk, 1代表json
            out.writeByte(0);
            // 4、1个字节的指令类型
            out.writeByte(msg.getMessageType());
            // 5、4个字节的请求序号
            out.writeInt(msg.getSequenceId());
            // 无意义，对齐填充
            out.writeByte(0xff);
            // 6、获取内容的字节数组
            ByteArrayOutputStream bos = new ByteArrayOutputStream();
            ObjectOutputStream oos = new ObjectOutputStream(bos);
            oos.writeObject(msg);
            byte[] bytes = bos.toByteArray();
            // 7、4个字节的正文长度
            out.writeInt(bytes.length);
            // 8、写入正文内容
            out.writeBytes(bytes);
        }

        @Override
        protected void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) throws Exception {
            int magicNum = in.readInt();
            byte version = in.readByte();
            byte serializerType = in.readByte();
            byte messageType = in.readByte();
            int sequenceId = in.readInt();
            in.readByte();
            int length = in.readInt();
            byte[] bytes = new byte[length];
            in.readBytes(bytes, 0, length);
            ObjectInputStream ois = new ObjectInputStream(new ByteArrayInputStream(bytes));
            Message message = (Message) ois.readObject();
            log.debug("{}, {}, {}, {}, {}, {}", magicNum, version, serializerType, messageType, sequenceId, length);
            log.debug("{}", message);
            // 将解析好的对象加入集合中给下个handler调用
            out.add(message);
        }
    }

    测试代码如下：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    public class TestMessageCodec {
        public static void main(String[] args) throws Exception {
            EmbeddedChannel channel = new EmbeddedChannel(
                    new LoggingHandler(),
                    // 解决粘包半包问题
                    new LengthFieldBasedFrameDecoder(
                            1024, 12, 4, 0, 0),
                    new MessageCodec()
            );
            // encode
            LoginRequestMessage message = new LoginRequestMessage("zhangsan", "123");
            channel.writeOutbound(message);

            // decode
            ByteBuf buf = ByteBufAllocator.DEFAULT.buffer();
            // 将message的内容填充到buf中，后面将buf解码
            new MessageCodec().encode(null, message, buf);
            channel.writeInbound(buf);
        }
    }

    测试结果分析如下：

  • 验证LengthFieldBasedFrameDecoder解决了半包问题：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    public class TestMessageCodec {
        public static void main(String[] args) throws Exception {
            EmbeddedChannel channel = new EmbeddedChannel(
                    new LoggingHandler(),
                    // 解决粘包半包问题
                    new LengthFieldBasedFrameDecoder(
                            1024, 12, 4, 0, 0),
                    new MessageCodec()
            );
            LoginRequestMessage message = new LoginRequestMessage("zhangsan", "123");
            // decode
            ByteBuf buf = ByteBufAllocator.DEFAULT.buffer();
            // 将message的内容填充到buf中，后面将buf解码
            new MessageCodec().encode(null, message, buf);

            ByteBuf s1 = buf.slice(0, 100);
            ByteBuf s2 = buf.slice(100, buf.readableBytes() - 100);
            s1.retain(); // 引用计数加一，即1+1=2
            channel.writeInbound(s1); // writeInbound执行后会调用release方法释放内存，即2-1=1
            channel.writeInbound(s2);
        }
    }

    如果不加LengthFieldBasedFrameDecoder则会报错如下：

handler共享

  • 当handler不保存状态时，就可以安全地在多线程下被共享。

  • netty将可以共享的handler上会作个标记，即加了@Sharable注解，例如LoggingHandler。

  • 但要注意对于编解码器类，不能继承ByteToMessageCodec或CombinedChannelDuplexHandler父类，他们的构造方法对@Sharable有限制。所以上面我们自定义的MessageCodec不能被共享，因为其继承了ByteToMessageCodec类。

    所以为了让MessageCodec能够共享(确保编解码器不会保存状态)，我们可以继承另一个父类MessageToMessageCodec。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    @Slf4j
    @ChannelHandler.Sharable
    /**
     * 必须和LengthFieldBasedFrameDecoder一起使用，确保接到的ByteBuf消息是完整的
     */
    public class MessageCodecSharable extends MessageToMessageCodec<ByteBuf, Message> {
        @Override
        protected void encode(ChannelHandlerContext ctx, Message msg, List<Object> outList) throws Exception {
            ByteBuf out = ctx.alloc().buffer();
            // 1、4个字节的魔数
            out.writeBytes(new byte[]{1, 2, 3, 4});
            // 2、1个字节的版本
            out.writeByte(1);
            // 3、1个字节的序列化方式，0代表jdk, 1代表json
            out.writeByte(0);
            // 4、1个字节的指令类型
            out.writeByte(msg.getMessageType());
            // 5、4个字节的请求序号
            out.writeInt(msg.getSequenceId());
            // 无意义，对齐填充
            out.writeByte(0xff);
            // 6、获取内容的字节数组
            ByteArrayOutputStream bos = new ByteArrayOutputStream();
            ObjectOutputStream oos = new ObjectOutputStream(bos);
            oos.writeObject(msg);
            byte[] bytes = bos.toByteArray();
            // 7、4个字节的正文长度
            out.writeInt(bytes.length);
            // 8、写入正文内容
            out.writeBytes(bytes);
            outList.add(out);
        }

        @Override
        protected void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) throws Exception {
            int magicNum = in.readInt();
            byte version = in.readByte();
            byte serializerType = in.readByte();
            byte messageType = in.readByte();
            int sequenceId = in.readInt();
            in.readByte();
            int length = in.readInt();
            byte[] bytes = new byte[length];
            in.readBytes(bytes, 0, length);
            ObjectInputStream ois = new ObjectInputStream(new ByteArrayInputStream(bytes));
            Message message = (Message) ois.readObject();
            log.debug("{}, {}, {}, {}, {}, {}", magicNum, version, serializerType, messageType, sequenceId, length);
            log.debug("{}", message);
            // 将解析好的对象加入集合中给下个handler调用
            out.add(message);
        }
    }

5、聊天室案例

5.1 聊天室业务介绍

  • 消息类型抽象父类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    @Data
    public abstract class Message implements Serializable {

        /**
         * 根据消息类型字节，获得对应的消息 class
         * @param messageType 消息类型字节
         * @return 消息 class
         */
        public static Class<? extends Message> getMessageClass(int messageType) {
            return messageClasses.get(messageType);
        }

        private int sequenceId;

        private int messageType;

        public abstract int getMessageType();

        public static final int LoginRequestMessage = 0;
        public static final int LoginResponseMessage = 1;
        public static final int ChatRequestMessage = 2;
        public static final int ChatResponseMessage = 3;
        public static final int GroupCreateRequestMessage = 4;
        public static final int GroupCreateResponseMessage = 5;
        public static final int GroupJoinRequestMessage = 6;
        public static final int GroupJoinResponseMessage = 7;
        public static final int GroupQuitRequestMessage = 8;
        public static final int GroupQuitResponseMessage = 9;
        public static final int GroupChatRequestMessage = 10;
        public static final int GroupChatResponseMessage = 11;
        public static final int GroupMembersRequestMessage = 12;
        public static final int GroupMembersResponseMessage = 13;
        public static final int PingMessage = 14;
        public static final int PongMessage = 15;
        /**
         * 请求类型 byte 值
         */
        public static final int RPC_MESSAGE_TYPE_REQUEST = 101;
        /**
         * 响应类型 byte 值
         */
        public static final int  RPC_MESSAGE_TYPE_RESPONSE = 102;

        private static final Map<Integer, Class<? extends Message>> messageClasses = new HashMap<>();

        static {
            messageClasses.put(LoginRequestMessage, LoginRequestMessage.class);
            messageClasses.put(LoginResponseMessage, LoginResponseMessage.class);
            messageClasses.put(ChatRequestMessage, ChatRequestMessage.class);
            messageClasses.put(ChatResponseMessage, ChatResponseMessage.class);
            messageClasses.put(GroupCreateRequestMessage, GroupCreateRequestMessage.class);
            messageClasses.put(GroupCreateResponseMessage, GroupCreateResponseMessage.class);
            messageClasses.put(GroupJoinRequestMessage, GroupJoinRequestMessage.class);
            messageClasses.put(GroupJoinResponseMessage, GroupJoinResponseMessage.class);
            messageClasses.put(GroupQuitRequestMessage, GroupQuitRequestMessage.class);
            messageClasses.put(GroupQuitResponseMessage, GroupQuitResponseMessage.class);
            messageClasses.put(GroupChatRequestMessage, GroupChatRequestMessage.class);
            messageClasses.put(GroupChatResponseMessage, GroupChatResponseMessage.class);
            messageClasses.put(GroupMembersRequestMessage, GroupMembersRequestMessage.class);
            messageClasses.put(GroupMembersResponseMessage, GroupMembersResponseMessage.class);
            messageClasses.put(RPC_MESSAGE_TYPE_REQUEST, RpcRequestMessage.class);
            messageClasses.put(RPC_MESSAGE_TYPE_RESPONSE, RpcResponseMessage.class);
        }
    }

  • 用户管理接口与实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    /**
     * 用户管理接口
     */
    public interface UserService {

        /**
         * 登录
         * @param username 用户名
         * @param password 密码
         * @return 登录成功返回 true, 否则返回 false
         */
        boolean login(String username, String password);
    }
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    public class UserServiceMemoryImpl implements UserService {
        private Map<String, String> allUserMap = new ConcurrentHashMap<>();

        {
            allUserMap.put("zhangsan", "123");
            allUserMap.put("lisi", "123");
            allUserMap.put("wangwu", "123");
            allUserMap.put("zhaoliu", "123");
            allUserMap.put("qianqi", "123");
        }

        @Override
        public boolean login(String username, String password) {
            String pass = allUserMap.get(username);
            if (pass == null) {
                return false;
            }
            return pass.equals(password);
        }
    }
    1
    2
    3
    4
    5
    6
    7
    8
    public abstract class UserServiceFactory {

        private static UserService userService = new UserServiceMemoryImpl();

        public static UserService getUserService() {
            return userService;
        }
    }

  • 会话管理接口与实现。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    /**
     * 会话管理接口
     */
    public interface Session {

        /**
         * 绑定会话
         * @param channel 哪个 channel 要绑定会话
         * @param username 会话绑定用户
         */
        void bind(Channel channel, String username);

        /**
         * 解绑会话
         * @param channel 哪个 channel 要解绑会话
         */
        void unbind(Channel channel);

        /**
         * 获取属性
         * @param channel 哪个 channel
         * @param name 属性名
         * @return 属性值
         */
        Object getAttribute(Channel channel, String name);

        /**
         * 设置属性
         * @param channel 哪个 channel
         * @param name 属性名
         * @param value 属性值
         */
        void setAttribute(Channel channel, String name, Object value);

        /**
         * 根据用户名获取 channel
         * @param username 用户名
         * @return channel
         */
        Channel getChannel(String username);
    }
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    public class SessionMemoryImpl implements Session {

        private final Map<String, Channel> usernameChannelMap = new ConcurrentHashMap<>();
        private final Map<Channel, String> channelUsernameMap = new ConcurrentHashMap<>();
        private final Map<Channel,Map<String,Object>> channelAttributesMap = new ConcurrentHashMap<>();

        @Override
        public void bind(Channel channel, String username) {
            usernameChannelMap.put(username, channel);
            channelUsernameMap.put(channel, username);
            channelAttributesMap.put(channel, new ConcurrentHashMap<>());
        }

        @Override
        public void unbind(Channel channel) {
            String username = channelUsernameMap.remove(channel);
            usernameChannelMap.remove(username);
            channelAttributesMap.remove(channel);
        }

        @Override
        public Object getAttribute(Channel channel, String name) {
            return channelAttributesMap.get(channel).get(name);
        }

        @Override
        public void setAttribute(Channel channel, String name, Object value) {
            channelAttributesMap.get(channel).put(name, value);
        }

        @Override
        public Channel getChannel(String username) {
            return usernameChannelMap.get(username);
        }

        @Override
        public String toString() {
            return usernameChannelMap.toString();
        }
    }
    1
    2
    3
    4
    5
    6
    7
    8
    9
    public abstract class SessionFactory {

        private static Session session = new SessionMemoryImpl();

        public static Session getSession() {
            return session;
        }
    }

  • 聊天组会话管理接口与实现。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    /**
     * 聊天组会话管理接口
     */
    public interface GroupSession {

        /**
         * 创建一个聊天组, 如果不存在才能创建成功, 否则返回 null
         * @param name 组名
         * @param members 成员
         * @return 成功时返回组对象, 失败返回 null
         */
        Group createGroup(String name, Set<String> members);

        /**
         * 加入聊天组
         * @param name 组名
         * @param member 成员名
         * @return 如果组不存在返回 null, 否则返回组对象
         */
        Group joinMember(String name, String member);

        /**
         * 移除组成员
         * @param name 组名
         * @param member 成员名
         * @return 如果组不存在返回 null, 否则返回组对象
         */
        Group removeMember(String name, String member);

        /**
         * 移除聊天组
         * @param name 组名
         * @return 如果组不存在返回 null, 否则返回组对象
         */
        Group removeGroup(String name);

        /**
         * 获取组成员
         * @param name 组名
         * @return 成员集合, 如果群不存在或没有成员会返回 empty set
         */
        Set<String> getMembers(String name);

        /**
         * 获取组成员的 channel 集合, 只有在线的 channel 才会返回
         * @param name 组名
         * @return 成员 channel 集合
         */
        List<Channel> getMembersChannel(String name);
    }
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    public class GroupSessionMemoryImpl implements GroupSession {
        private final Map<String, Group> groupMap = new ConcurrentHashMap<>();

        @Override
        public Group createGroup(String name, Set<String> members) {
            Group group = new Group(name, members);
            return groupMap.putIfAbsent(name, group);
        }

        @Override
        public Group joinMember(String name, String member) {
            return groupMap.computeIfPresent(name, (key, value) -> {
                value.getMembers().add(member);
                return value;
            });
        }

        @Override
        public Group removeMember(String name, String member) {
            return groupMap.computeIfPresent(name, (key, value) -> {
                value.getMembers().remove(member);
                return value;
            });
        }

        @Override
        public Group removeGroup(String name) {
            return groupMap.remove(name);
        }

        @Override
        public Set<String> getMembers(String name) {
            return groupMap.getOrDefault(name, Group.EMPTY_GROUP).getMembers();
        }

        @Override
        public List<Channel> getMembersChannel(String name) {
            return getMembers(name).stream()
                    .map(member -> SessionFactory.getSession().getChannel(member))
                    .filter(Objects::nonNull)
                    .collect(Collectors.toList());
        }
    }
    1
    2
    3
    4
    5
    6
    7
    8
    public abstract class GroupSessionFactory {

        private static GroupSession session = new GroupSessionMemoryImpl();

        public static GroupSession getGroupSession() {
            return session;
        }
    }
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    /**
     * 聊天组，即聊天室
     */
    public class Group {
        // 聊天室名称
        private String name;
        // 聊天室成员
        private Set<String> members;

        public static final Group EMPTY_GROUP = new Group("empty", Collections.emptySet());

        public Group(String name, Set<String> members) {
            this.name = name;
            this.members = members;
        }
    }

  • 自定义编解码器类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    public class ProtocolFrameDecoder extends LengthFieldBasedFrameDecoder {

        public ProtocolFrameDecoder() {
            this(1024, 12, 4, 0, 0);
        }

        public ProtocolFrameDecoder(int maxFrameLength, int lengthFieldOffset, int lengthFieldLength, int lengthAdjustment, int initialBytesToStrip) {
            super(maxFrameLength, lengthFieldOffset, lengthFieldLength, lengthAdjustment, initialBytesToStrip);
        }
    }

5.2 聊天室业务-登录

  • 登录请求消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    @Data
    @ToString(callSuper = true)
    public class LoginRequestMessage extends Message {
        private String username;
        private String password;

        public LoginRequestMessage() {
        }

        public LoginRequestMessage(String username, String password) {
            this.username = username;
            this.password = password;
        }

        @Override
        public int getMessageType() {
            return LoginRequestMessage;
        }
    }

  • 登录响应消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    @Data
    @ToString(callSuper = true)
    public abstract class AbstractResponseMessage extends Message {
        private boolean success;
        private String reason;

        public AbstractResponseMessage() {
        }

        public AbstractResponseMessage(boolean success, String reason) {
            this.success = success;
            this.reason = reason;
        }
    }
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    @Data
    @ToString(callSuper = true)
    public class LoginResponseMessage extends AbstractResponseMessage {

        public LoginResponseMessage(boolean success, String reason) {
            super(success, reason);
        }

        @Override
        public int getMessageType() {
            return LoginResponseMessage;
        }
    }

  • 登录请求处理器：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    @ChannelHandler.Sharable
    public class LoginRequestMessageHandler extends SimpleChannelInboundHandler<LoginRequestMessage> {
        @Override
        protected void channelRead0(ChannelHandlerContext ctx, LoginRequestMessage msg) throws Exception {
            String username = msg.getUsername();
            String password = msg.getPassword();
            boolean login = UserServiceFactory.getUserService().login(username, password);
            LoginResponseMessage message;
            if (login) {
                // 将用户信息保存到服务器，即把用户名和channel做个绑定
                SessionFactory.getSession().bind(ctx.channel(), username);
                message = new LoginResponseMessage(true, "登录成功");
            } else {
                message = new LoginResponseMessage(false, "用户名或密码不正确");
            }
            ctx.writeAndFlush(message);
        }
    }

  • 服务器端：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    @Slf4j
    public class ChatServer {
        public static void main(String[] args) {
            NioEventLoopGroup boss = new NioEventLoopGroup();
            NioEventLoopGroup worker = new NioEventLoopGroup();
            LoggingHandler LOGGING_HANDLER = new LoggingHandler(LogLevel.DEBUG);
            MessageCodecSharable MESSAGE_CODEC = new MessageCodecSharable();
            // 登录请求处理器
            LoginRequestMessageHandler LOGIN_HANDLER = new LoginRequestMessageHandler();
            try {
                ServerBootstrap serverBootstrap = new ServerBootstrap();
                serverBootstrap.channel(NioServerSocketChannel.class);
                serverBootstrap.group(boss, worker);
                serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        ch.pipeline().addLast(new ProtocolFrameDecoder());
    //                    ch.pipeline().addLast(LOGGING_HANDLER);
                        ch.pipeline().addLast(MESSAGE_CODEC);
                        ch.pipeline().addLast(LOGIN_HANDLER);
                    }
                });
                Channel channel = serverBootstrap.bind(8080).sync().channel();
                channel.closeFuture().sync();
            } catch (InterruptedException e) {
                log.error("server error", e);
            } finally {
                boss.shutdownGracefully();
                worker.shutdownGracefully();
            }
        }
    }

  • 客户端：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    80
    81
    82
    83
    84
    85
    86
    87
    88
    89
    90
    91
    92
    93
    94
    95
    96
    97
    98
    99
    100
    101
    102
    103
    104
    105
    106
    107
    108
    109
    110
    @Slf4j
    public class ChatClient {
        public static void main(String[] args) {
            NioEventLoopGroup group = new NioEventLoopGroup();
            LoggingHandler LOGGING_HANDLER = new LoggingHandler(LogLevel.DEBUG);
            MessageCodecSharable MESSAGE_CODEC = new MessageCodecSharable();
            Scanner scanner = new Scanner(System.in);
            // 用于NIO线程和system in线程的相互通信
            CountDownLatch WAIT_FOR_LOGIN = new CountDownLatch(1);
            // 表示是否登录成功
            AtomicBoolean LOGIN = new AtomicBoolean(false);
            // 表示是否退出
            AtomicBoolean EXIT = new AtomicBoolean(false);
            try {
                Bootstrap bootstrap = new Bootstrap();
                bootstrap.channel(NioSocketChannel.class);
                bootstrap.group(group);
                bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        ch.pipeline().addLast(new ProtocolFrameDecoder());
    //                    ch.pipeline().addLast(LOGGING_HANDLER);
                        ch.pipeline().addLast(MESSAGE_CODEC);
                        ch.pipeline().addLast("client handler", new ChannelInboundHandlerAdapter() {
                            // 在连接建立后触发active事件
                            @Override
                            public void channelActive(ChannelHandlerContext ctx) throws Exception {
                                // 负责接收用户在控制台的输入，负责向服务器发送各种消息
                                new Thread(() -> {
                                    System.out.println("请输入用户名:");
                                    String username = scanner.nextLine();
                                    if(EXIT.get()){
                                        return;
                                    }
                                    System.out.println("请输入密码:");
                                    String password = scanner.nextLine();
                                    if(EXIT.get()){
                                        return;
                                    }
                                    // 构造消息对象
                                    LoginRequestMessage message = new LoginRequestMessage(username, password);
                                    System.out.println(message);
                                    // 发送消息
                                    ctx.writeAndFlush(message);
                                    System.out.println("等待后续操作...");
                                    try {
                                        System.in.read();
                                    } catch (IOException e) {
                                        e.printStackTrace();
                                    }
                                    try {
                                        // 阻塞直至登录成功与否消息返回
                                        WAIT_FOR_LOGIN.await();
                                    } catch (InterruptedException e) {
                                        e.printStackTrace();
                                    }
                                    // 如果登录失败
                                    if (!LOGIN.get()) {
                                        ctx.channel().close();
                                        return;
                                    }
                                    while (true) {
                                        System.out.println("==================================");
                                        System.out.println("send [username] [content]");
                                        System.out.println("gsend [group name] [content]");
                                        System.out.println("gcreate [group name] [m1,m2,m3...]");
                                        System.out.println("gmembers [group name]");
                                        System.out.println("gjoin [group name]");
                                        System.out.println("gquit [group name]");
                                        System.out.println("quit");
                                        System.out.println("==================================");
                                        String command = null;
                                        try {
                                            command = scanner.nextLine();
                                        } catch (Exception e) {
                                            break;
                                        }
                                        if(EXIT.get()){
                                            return;
                                        }
                                    }

                                }, "system in").start();
                            }

                            @Override
                            public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                                log.debug("msg: {}", msg);
                                if ((msg instanceof LoginResponseMessage)) {
                                    LoginResponseMessage response = (LoginResponseMessage) msg;
                                    if (response.isSuccess()) {
                                        // 如果登录成功
                                        LOGIN.set(true);
                                    }
                                    // 唤醒system in线程
                                    WAIT_FOR_LOGIN.countDown();
                                }
                            }
                        });
                    }
                });
                Channel channel = bootstrap.connect("localhost", 8080).sync().channel();
                channel.closeFuture().sync();
            } catch (Exception e) {
                log.error("client error", e);
            } finally {
                group.shutdownGracefully();
            }
        }
    }

  • 启动服务端再启动客户端，假设输入错误的账号密码，客户端打印如下：

    服务器端打印如下：

  • 假设输入正确的账号密码，客户端打印如下：

    服务器端打印如下：

5.3 聊天室业务-单聊

  • 单聊请求消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    @Data
    @ToString(callSuper = true)
    public class ChatRequestMessage extends Message {
        private String content;
        private String to;
        private String from;

        public ChatRequestMessage() {
        }

        public ChatRequestMessage(String from, String to, String content) {
            this.from = from;
            this.to = to;
            this.content = content;
        }

        @Override
        public int getMessageType() {
            return ChatRequestMessage;
        }
    }

  • 单聊响应消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    @Data
    @ToString(callSuper = true)
    public class ChatResponseMessage extends AbstractResponseMessage {

        private String from;
        private String content;

        public ChatResponseMessage(boolean success, String reason) {
            super(success, reason);
        }

        public ChatResponseMessage(String from, String content) {
            this.from = from;
            this.content = content;
        }

        @Override
        public int getMessageType() {
            return ChatResponseMessage;
        }
    }

  • 单聊处理器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    @ChannelHandler.Sharable
    public class ChatRequestMessageHandler extends SimpleChannelInboundHandler<ChatRequestMessage> {
        @Override
        protected void channelRead0(ChannelHandlerContext ctx, ChatRequestMessage msg) throws Exception {
            String to = msg.getTo();
            Channel channel = SessionFactory.getSession().getChannel(to);
            // 对方在线
            if (channel != null) {
                channel.writeAndFlush(new ChatResponseMessage(msg.getFrom(), msg.getContent()));
            }
            // 对方不在线
            else {
                ctx.writeAndFlush(new ChatResponseMessage(false, "对方用户不存在或者不在线"));
            }
        }
    }

  • 服务器端添加单聊处理器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    @Slf4j
    public class ChatServer {
        public static void main(String[] args) {
            …………
            // 单聊处理器
            ChatRequestMessageHandler CHAT_HANDLER = new ChatRequestMessageHandler();
    		…………
            try {
                …………
                serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        …………
                        // 添加单聊处理器
                        ch.pipeline().addLast(CHAT_HANDLER);
    					…………
                    }
                });
                …………
            }
            …………
        }
    }

  • 客户端添加单聊处理。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    @Slf4j
    public class ChatClient {
        public static void main(String[] args) {
            …………
            try {
                …………
                bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        …………
                        ch.pipeline().addLast("client handler", new ChannelInboundHandlerAdapter() {
                            // 在连接建立后触发active事件
                            @Override
                            public void channelActive(ChannelHandlerContext ctx) throws Exception {
                                // 负责接收用户在控制台的输入，负责向服务器发送各种消息
                                new Thread(() -> {
                                    …………
                                    while (true) {
                                        …………
                                        String[] s = command.split(" ");
                                        switch (s[0]){
                                            case "send":
                                                ctx.writeAndFlush(new ChatRequestMessage(username, s[1], s[2]));
                                                break;
                                        }
                                    }
                                }, "system in").start();
                            }
    					…………
                        });
                    }
                });
                …………
            }
            …………
        }
    }

  • 启动服务端再启动两个客户端并输入正确的账号密码成功登录，此时两个客户端分别打印如下：

  • zhangsan发送给lisi消息：

  • lisi收到消息：

5.4 聊天室业务-群聊

5.4.1 创建群聊

  • 群聊创建请求消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    @Data
    @ToString(callSuper = true)
    public class GroupCreateRequestMessage extends Message {
        private String groupName;
        private Set<String> members;

        public GroupCreateRequestMessage(String groupName, Set<String> members) {
            this.groupName = groupName;
            this.members = members;
        }

        @Override
        public int getMessageType() {
            return GroupCreateRequestMessage;
        }
    }

  • 群聊创建响应消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    @Data
    @ToString(callSuper = true)
    public class GroupCreateResponseMessage extends AbstractResponseMessage {

        public GroupCreateResponseMessage(boolean success, String reason) {
            super(success, reason);
        }

        @Override
        public int getMessageType() {
            return GroupCreateResponseMessage;
        }
    }

  • 创建群聊处理器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    @ChannelHandler.Sharable
    public class GroupCreateRequestMessageHandler extends SimpleChannelInboundHandler<GroupCreateRequestMessage> {
        @Override
        protected void channelRead0(ChannelHandlerContext ctx, GroupCreateRequestMessage msg) throws Exception {
            String groupName = msg.getGroupName();
            Set<String> members = msg.getMembers();
            // 群管理器
            GroupSession groupSession = GroupSessionFactory.getGroupSession();
            Group group = groupSession.createGroup(groupName, members);
            if (group == null) {
                // 发生成功消息
                ctx.writeAndFlush(new GroupCreateResponseMessage(true, groupName + "创建成功"));
                // 发送拉群消息
                List<Channel> channels = groupSession.getMembersChannel(groupName);
                for (Channel channel : channels) {
                    channel.writeAndFlush(new GroupCreateResponseMessage(true, "您已被拉入" + groupName));
                }
            } else {
                ctx.writeAndFlush(new GroupCreateResponseMessage(false, groupName + "已经存在"));
            }
        }
    }

  • 服务器端添加创建群聊处理器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    @Slf4j
    public class ChatServer {
        public static void main(String[] args) {
            …………
            // 创建群聊处理器
            GroupCreateRequestMessageHandler GROUP_CREATE_HANDLER = new GroupCreateRequestMessageHandler();
    		…………
            try {
                …………
                serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        …………
                        // 添加创建群聊处理器
                        ch.pipeline().addLast(GROUP_CREATE_HANDLER);
    					…………
                    }
                });
                …………
            }
            …………
        }
    }

  • 客户端添加创建群聊处理。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    @Slf4j
    public class ChatClient {
        public static void main(String[] args) {
            …………
            try {
                …………
                bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        …………
                        ch.pipeline().addLast("client handler", new ChannelInboundHandlerAdapter() {
                            // 在连接建立后触发active事件
                            @Override
                            public void channelActive(ChannelHandlerContext ctx) throws Exception {
                                // 负责接收用户在控制台的输入，负责向服务器发送各种消息
                                new Thread(() -> {
                                    …………
                                    while (true) {
                                        …………
                                        String[] s = command.split(" ");
                                        switch (s[0]){
                                            case "gcreate":
                                                Set<String> set = new HashSet<>(Arrays.asList(s[2].split(",")));
                                                set.add(username); // 加入自己
                                                ctx.writeAndFlush(new GroupCreateRequestMessage(s[1], set));
                                                break;
                                        }
                                    }
                                }, "system in").start();
                            }
    					…………
                        });
                    }
                });
                …………
            }
            …………
        }
    }

  • 先启动服务端，再启动三个客户端并登录完毕，由zhangsan拉入lisi和wangwu进入群聊后三个客户端控制台打印如下：

  • 服务器端打印如下：

5.4.2 发送群聊消息

  • 群聊聊天请求消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    @Data
    @ToString(callSuper = true)
    public class GroupChatRequestMessage extends Message {
        private String content;
        private String groupName;
        private String from;

        public GroupChatRequestMessage(String from, String groupName, String content) {
            this.content = content;
            this.groupName = groupName;
            this.from = from;
        }

        @Override
        public int getMessageType() {
            return GroupChatRequestMessage;
        }
    }

  • 群聊聊天响应消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    @Data
    @ToString(callSuper = true)
    public class ChatResponseMessage extends AbstractResponseMessage {

        private String from;
        private String content;

        public ChatResponseMessage(boolean success, String reason) {
            super(success, reason);
        }

        public ChatResponseMessage(String from, String content) {
            this.from = from;
            this.content = content;
        }

        @Override
        public int getMessageType() {
            return ChatResponseMessage;
        }
    }

  • 群聊发送消息处理器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    @ChannelHandler.Sharable
    public class GroupChatRequestMessageHandler extends SimpleChannelInboundHandler<GroupChatRequestMessage> {
        @Override
        protected void channelRead0(ChannelHandlerContext ctx, GroupChatRequestMessage msg) throws Exception {
            List<Channel> channels = GroupSessionFactory.getGroupSession()
                    .getMembersChannel(msg.getGroupName());
            // 向群内所有的成员发消息
            for (Channel channel : channels) {
                channel.writeAndFlush(new GroupChatResponseMessage(msg.getFrom(), msg.getContent()));
            }
        }
    }

  • 服务器端添加创建群聊处理器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    @Slf4j
    public class ChatServer {
        public static void main(String[] args) {
            …………
            // 往群聊发送消息处理器
            GroupChatRequestMessageHandler GROUP_CHAT_HANDLER = new GroupChatRequestMessageHandler();
    		…………
            try {
                …………
                serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        …………
                        // 添加群聊发送消息处理器
                        ch.pipeline().addLast(GROUP_CHAT_HANDLER);
    					…………
                    }
                });
                …………
            }
            …………
        }
    }

  • 客户端添加创建群聊处理。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    @Slf4j
    public class ChatClient {
        public static void main(String[] args) {
            …………
            try {
                …………
                bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        …………
                        ch.pipeline().addLast("client handler", new ChannelInboundHandlerAdapter() {
                            // 在连接建立后触发active事件
                            @Override
                            public void channelActive(ChannelHandlerContext ctx) throws Exception {
                                // 负责接收用户在控制台的输入，负责向服务器发送各种消息
                                new Thread(() -> {
                                    …………
                                    while (true) {
                                        …………
                                        String[] s = command.split(" ");
                                        switch (s[0]){
                                            case "gsend":
                                                ctx.writeAndFlush(new GroupChatRequestMessage(username, s[1], s[2]));
                                                break;
                                        }
                                    }
                                }, "system in").start();
                            }
    					…………
                        });
                    }
                });
                …………
            }
            …………
        }
    }

5.4.3 加入群聊

  • 加入群聊请求消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    @Data
    @ToString(callSuper = true)
    public class GroupJoinRequestMessage extends Message {
        private String groupName;

        private String username;

        public GroupJoinRequestMessage(String username, String groupName) {
            this.groupName = groupName;
            this.username = username;
        }

        @Override
        public int getMessageType() {
            return GroupJoinRequestMessage;
        }
    }

  • 加入群聊响应消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    @Data
    @ToString(callSuper = true)
    public class GroupJoinResponseMessage extends AbstractResponseMessage {

        public GroupJoinResponseMessage(boolean success, String reason) {
            super(success, reason);
        }

        @Override
        public int getMessageType() {
            return GroupJoinResponseMessage;
        }
    }

  • 加入群聊处理器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    @ChannelHandler.Sharable
    public class GroupJoinRequestMessageHandler extends SimpleChannelInboundHandler<GroupJoinRequestMessage> {
        @Override
        protected void channelRead0(ChannelHandlerContext ctx, GroupJoinRequestMessage msg) throws Exception {
            Group group = GroupSessionFactory.getGroupSession().joinMember(msg.getGroupName(), msg.getUsername());
            if (group != null) {
                ctx.writeAndFlush(new GroupJoinResponseMessage(true, msg.getGroupName() + "群加入成功"));
            } else {
                ctx.writeAndFlush(new GroupJoinResponseMessage(true, msg.getGroupName() + "群不存在"));
            }
        }
    }

  • 服务器端添加加入群聊处理器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    @Slf4j
    public class ChatServer {
        public static void main(String[] args) {
            …………
            // 加群处理器
            GroupJoinRequestMessageHandler GROUP_JOIN_HANDLER = new GroupJoinRequestMessageHandler();
    		…………
            try {
                …………
                serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        …………
                        ch.pipeline().addLast(GROUP_JOIN_HANDLER);
    					…………
                    }
                });
                …………
            }
            …………
        }
    }

  • 客户端添加加入群聊处理。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    @Slf4j
    public class ChatClient {
        public static void main(String[] args) {
            …………
            try {
                …………
                bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        …………
                        ch.pipeline().addLast("client handler", new ChannelInboundHandlerAdapter() {
                            // 在连接建立后触发active事件
                            @Override
                            public void channelActive(ChannelHandlerContext ctx) throws Exception {
                                // 负责接收用户在控制台的输入，负责向服务器发送各种消息
                                new Thread(() -> {
                                    …………
                                    while (true) {
                                        …………
                                        String[] s = command.split(" ");
                                        switch (s[0]){
                                            case "gjoin":
                                                ctx.writeAndFlush(new GroupJoinRequestMessage(username, s[1]));
                                                break;
                                        }
                                    }
                                }, "system in").start();
                            }
    					…………
                        });
                    }
                });
                …………
            }
            …………
        }
    }

5.4.4 退出群聊

  • 退出群聊请求消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    @Data
    @ToString(callSuper = true)
    public class GroupQuitRequestMessage extends Message {
        private String groupName;

        private String username;

        public GroupQuitRequestMessage(String username, String groupName) {
            this.groupName = groupName;
            this.username = username;
        }

        @Override
        public int getMessageType() {
            return GroupQuitRequestMessage;
        }
    }

  • 退出群聊响应消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    @Data
    @ToString(callSuper = true)
    public class GroupQuitResponseMessage extends AbstractResponseMessage {
        public GroupQuitResponseMessage(boolean success, String reason) {
            super(success, reason);
        }

        @Override
        public int getMessageType() {
            return GroupQuitResponseMessage;
        }
    }

  • 退出群聊处理器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    @ChannelHandler.Sharable
    public class GroupQuitRequestMessageHandler extends SimpleChannelInboundHandler<GroupQuitRequestMessage> {
        @Override
        protected void channelRead0(ChannelHandlerContext ctx, GroupQuitRequestMessage msg) throws Exception {
            Group group = GroupSessionFactory.getGroupSession().removeMember(msg.getGroupName(), msg.getUsername());
            if (group != null) {
                ctx.writeAndFlush(new GroupQuitResponseMessage(true, "已退出群" + msg.getGroupName()));
            } else {
                ctx.writeAndFlush(new GroupQuitResponseMessage(true, msg.getGroupName() + "群不存在"));
            }
        }
    }

  • 服务器端添加退出群聊处理器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    @Slf4j
    public class ChatServer {
        public static void main(String[] args) {
            …………
            // 退群处理器
            GroupQuitRequestMessageHandler GROUP_QUIT_HANDLER = new GroupQuitRequestMessageHandler();
    		…………
            try {
                …………
                serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        …………
                        ch.pipeline().addLast(GROUP_QUIT_HANDLER);
    					…………
                    }
                });
                …………
            }
            …………
        }
    }

  • 客户端添加退出群聊处理。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    @Slf4j
    public class ChatClient {
        public static void main(String[] args) {
            …………
            try {
                …………
                bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        …………
                        ch.pipeline().addLast("client handler", new ChannelInboundHandlerAdapter() {
                            // 在连接建立后触发active事件
                            @Override
                            public void channelActive(ChannelHandlerContext ctx) throws Exception {
                                // 负责接收用户在控制台的输入，负责向服务器发送各种消息
                                new Thread(() -> {
                                    …………
                                    while (true) {
                                        …………
                                        String[] s = command.split(" ");
                                        switch (s[0]){
                                            case "gquit":
                                                ctx.writeAndFlush(new GroupQuitRequestMessage(username, s[1]));
                                                break;
                                        }
                                    }
                                }, "system in").start();
                            }
    					…………
                        });
                    }
                });
                …………
            }
            …………
        }
    }

5.4.5 获取群员

  • 获取聊员请求消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    @Data
    @ToString(callSuper = true)
    public class GroupMembersRequestMessage extends Message {
        private String groupName;

        public GroupMembersRequestMessage(String groupName) {
            this.groupName = groupName;
        }

        @Override
        public int getMessageType() {
            return GroupMembersRequestMessage;
        }
    }

  • 获取聊员响应消息实现类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    @Data
    @ToString(callSuper = true)
    public class GroupMembersResponseMessage extends Message {

        private Set<String> members;

        public GroupMembersResponseMessage(Set<String> members) {
            this.members = members;
        }

        @Override
        public int getMessageType() {
            return GroupMembersResponseMessage;
        }
    }

  • 获取群成员信息处理器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    @ChannelHandler.Sharable
    public class GroupMembersRequestMessageHandler extends SimpleChannelInboundHandler<GroupMembersRequestMessage> {
        @Override
        protected void channelRead0(ChannelHandlerContext ctx, GroupMembersRequestMessage msg) throws Exception {
            Set<String> members = GroupSessionFactory.getGroupSession()
                    .getMembers(msg.getGroupName());
            ctx.writeAndFlush(new GroupMembersResponseMessage(members));
        }
    }

  • 服务器端省略。

  • 客户端。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    @Slf4j
    public class ChatClient {
        public static void main(String[] args) {
            …………
            try {
                …………
                bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        …………
                        ch.pipeline().addLast("client handler", new ChannelInboundHandlerAdapter() {
                            // 在连接建立后触发active事件
                            @Override
                            public void channelActive(ChannelHandlerContext ctx) throws Exception {
                                // 负责接收用户在控制台的输入，负责向服务器发送各种消息
                                new Thread(() -> {
                                    …………
                                    while (true) {
                                        …………
                                        String[] s = command.split(" ");
                                        switch (s[0]){
                                            case "gmembers":
                                                ctx.writeAndFlush(new GroupMembersRequestMessage(s[1]));
                                                break;
                                        }
                                    }
                                }, "system in").start();
                            }
    					…………
                        });
                    }
                });
                …………
            }
            …………
        }
    }

5.5 聊天室业务-退出

  • 退出登录处理器。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    @Slf4j
    @ChannelHandler.Sharable
    public class QuitHandler extends ChannelInboundHandlerAdapter {
        // 当连接断开时触发inactive事件
        @Override
        public void channelInactive(ChannelHandlerContext ctx) throws Exception {
            SessionFactory.getSession().unbind(ctx.channel());
            log.debug("{} 已经断开", ctx.channel());
        }

        // 当出现异常时触发
        @Override
        public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
            SessionFactory.getSession().unbind(ctx.channel());
            log.debug("{} 已经异常断开 异常是{}", ctx.channel(), cause.getMessage());
        }
    }

  • 服务器端省略。

  • 客户端。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    @Slf4j
    public class ChatClient {
        public static void main(String[] args) {
            …………
            try {
                …………
                bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        …………
                        ch.pipeline().addLast("client handler", new ChannelInboundHandlerAdapter() {
                            // 在连接建立后触发active事件
                            @Override
                            public void channelActive(ChannelHandlerContext ctx) throws Exception {
                                // 负责接收用户在控制台的输入，负责向服务器发送各种消息
                                new Thread(() -> {
                                    …………
                                    while (true) {
                                        …………
                                        String[] s = command.split(" ");
                                        switch (s[0]){
                                            case "quit":
                                                ctx.channel().close();
                                                return;
                                        }
                                    }
                                }, "system in").start();
                            }
    					…………
                        });
                    }
                });
                …………
            }
            …………
        }
    }

5.6 聊天室业务-空闲检测

  • 在网络编程中可能会出现连接假死的现象，可能的原因如下：

    • 网络设备出现故障，例如网卡，机房等，底层的TCP连接已经断开了，但应用程序没有感知到，仍然占用着资源。(TCP连接只是主机运输层维护的状态，如果物理层断开，运输层是无法感知的，也就是说物理层不维护TCP连接)
    • 公网网络不稳定，出现丢包。如果连续出现丢包，这时现象就是客户端数据发不出去，服务端也一直收不到数据，就这么一直耗着。
    • 应用程序线程阻塞，无法进行数据读写。

  • 会导致如下问题：

    • 假死的连接占用的资源不能自动释放。
    • 向假死的连接发送数据，得到的反馈是发送超时。

  • 服务器端解决：怎么判断客户端连接是否假死呢？如果能收到客户端数据，说明没有假死。因此策略就可以定为，每隔一段时间就检查这段时间内是否接收到客户端数据，没有就可以判定为连接假死。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    ch.pipeline().addLast(MESSAGE_CODEC);

    // 用来判断是不是读空闲时间过长，或写空闲时间过长
    // 5s内如果没有收到channel的数据，会触发一个IdleState#READER_IDLE事件
    ch.pipeline().addLast(new IdleStateHandler(5, 0, 0));
    // ChannelDuplexHandler可以同时作为入站和出站处理器
    ch.pipeline().addLast(new ChannelDuplexHandler() {
        // 用来触发特殊事件
        @Override
        public void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception{
            IdleStateEvent event = (IdleStateEvent) evt;
            // 触发了读空闲事件
            if (event.state() == IdleState.READER_IDLE) {
                log.debug("已经5s没有读到数据了");
                ctx.channel().close();
            }
        }
    });

    ch.pipeline().addLast(LOGIN_HANDLER);

  • 客户端定时心跳：客户端可以定时向服务器端发送数据，只要这个时间间隔小于服务器定义的空闲检测的时间间隔，那么就能防止前面提到的误判，客户端可以定义如下心跳处理器。

    1
    2
    3
    4
    5
    6
    public class PingMessage extends Message {
        @Override
        public int getMessageType() {
            return PingMessage;
        }
    }
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    ch.pipeline().addLast(MESSAGE_CODEC);

    // 用来判断是不是读空闲时间过长，或写空闲时间过长
    // 3s内如果没有向服务器写数据，会触发一个IdleState#WRITER_IDLE事件
    ch.pipeline().addLast(new IdleStateHandler(0, 3, 0));
    // ChannelDuplexHandler可以同时作为入站和出站处理器
    ch.pipeline().addLast(new ChannelDuplexHandler() {
        // 用来触发特殊事件
        @Override
        public void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception{
            IdleStateEvent event = (IdleStateEvent) evt;
            // 触发了写空闲事件
            if (event.state() == IdleState.WRITER_IDLE) {
                log.debug("3s没有写数据了，发送一个心跳包");
                ctx.writeAndFlush(new PingMessage());
            }
        }
    });
