1、Pod相关概念

  • 在kubernetes中不能直接运行容器。在Kubernetes群集中，只能运行pods。Pods在kubernetes中是部署的原子单位。一个Pod是一个或者多个共存的容器，它们共享着相同的内核命名空间，比如网络命名空间。

  • 当创建一个新的pod时，kubernetes首先创建所谓的pause container，该容器只负责创建和管理命名空间，而命名空间就是给pod中的所有容器共享使用的。 除此之外，它没有其它用处。 Pause容器通过veth0连接着bridge docker0。其它容器使用Docker engine的功能来让其它容器使用已经存在的网络命名空间。

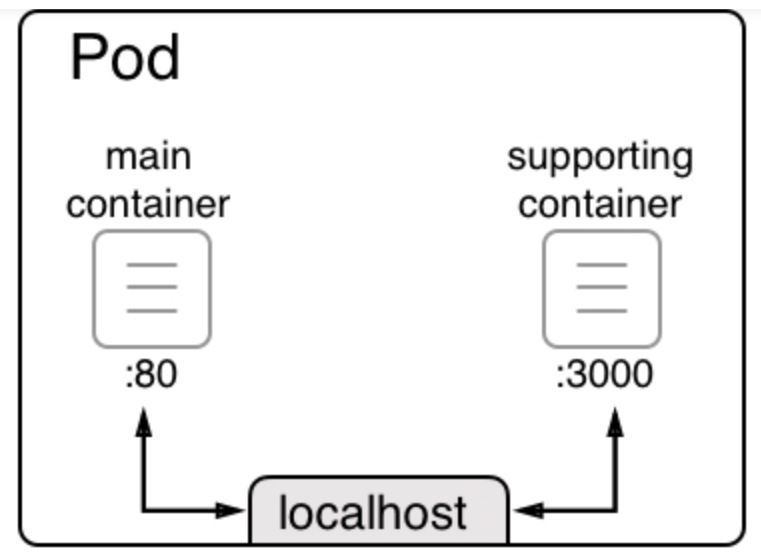

    1633351111096

  • 两个使用相同的Linux内核网络命名空间的容器，它们可以通过localhost做到和对方进行通信，和运行在一个主机上的两个进程通过本地主机通信类似。

StatefulSet

  • StatefulSet是为了解决有状态服务的问题（对应Deployments和ReplicaSets是为无状态服务而设计），其应用场景包括：
    • 稳定的持久化存储，即Pod重新调度后还是能访问到相同的持久化数据，基于PVC来实现。
    • 稳定的网络标志，即Pod重新调度后其PodName和HostName不变，基于Headless Service（即没有Cluster IP的Service）来实现。
    • 有序部署，有序扩展，即Pod是有顺序的，在部署或者扩展的时候要依据定义的顺序依次依次进行（即从0到N-1，在下一个Pod运行之前所有之前的Pod必须都是Running和Ready状态），基于init containers来实现。
    • 有序收缩，有序删除（即从N-1到0）。

DaemonSet

  • DaemonSet确保全部（或者一些）Node上运行一个Pod的副本。当有Node加入集群时，也会为他们新增一个Pod。当有Node从集群移除时，这些Pod也会被回收。删除DaemonSet将会删除它创建的所有Pod。
  • 使用DaemonSet的一些典型用法：
    • 运行集群存储daemon，例如在每个Node上运行glusterd、ceph。
    • 在每个Node上运行日志收集daemon，例如fluentd、logstash。
    • 在每个Node上运行监控daemon，例如Prometheus Node Exporter。

Job & Cron job

  • Job负责批处理任务，即仅执行一次的任务，它保证批处理任务的一个或多个Pod成功结束。
  • Cron Job管理基于时间的Job，即：
    • 在给定时间点只运行一次。
    • 周期性地在给定时间点运行。

service

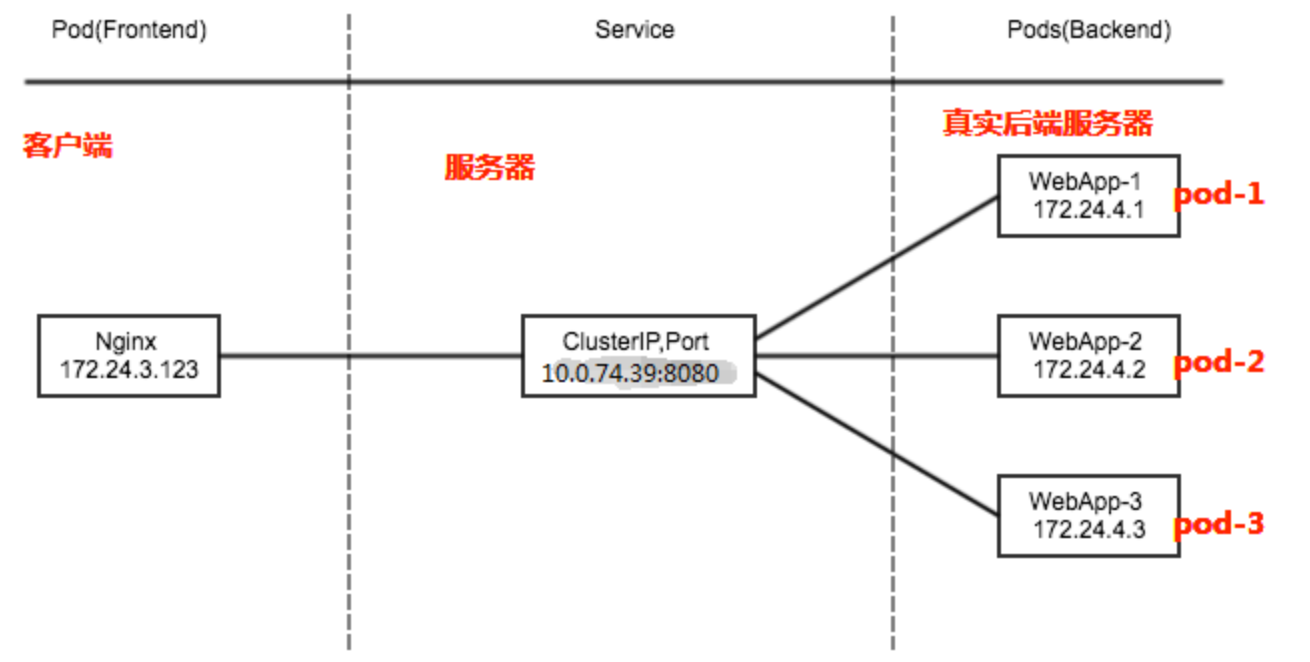

  • Kubernetes Service从逻辑上代表了一组 Pod，具体是哪些Pod则是由label来挑选。

  • 为一组具有相同功能的容器应用提供一个统一的入口地址，且是将请求进行负载分发到后端的各个容器应用上的控制器。

  • Service有自己IP，而且这个IP是不变的。

    • 客户端只需要访问Service的IP，Kubernetes则负责建立和维护Service与Pod的映射关系。

    • 无论后端Pod如何变化，对客户端不会有任何影响，因为Service没有变。

2、网络通讯方式

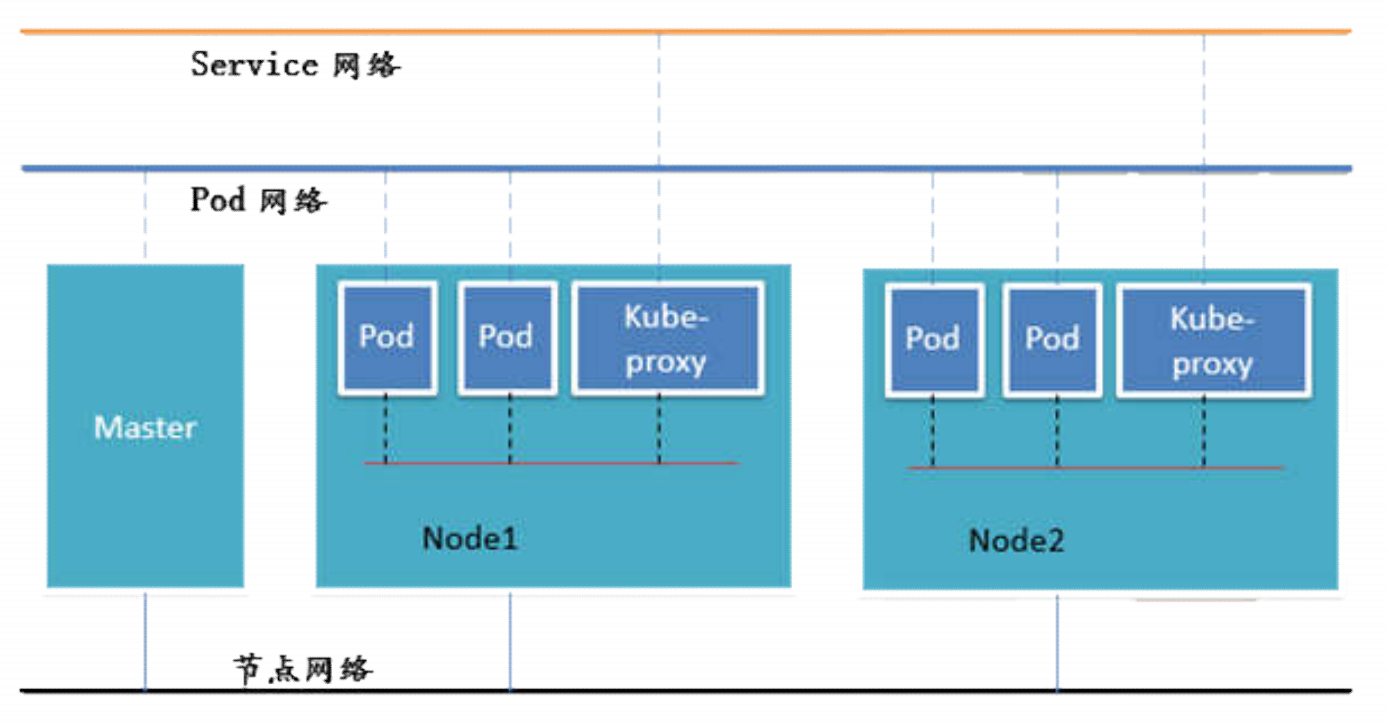

  • Kubernetes的网络模型假定了所有Pod都在一个可以直接连通的扁平的网络空间中，这在GCE（Google Compute Engine）里面是现成的网络模型，Kubernetes假定这个网络已经存在。而在私有云里搭建Kubernetes集群，就不能假定这个网络已经存在了。我们需要自己实现这个网络假设，将不同节点上的Docker容器之间的互相访问先打通，然后运行Kubernetes。

    • 同一个Pod内的多个容器之间的通讯：localhost
    • 各Pod之间的通讯：Overlay Network
    • Pod与Service之间的通讯：各节点的Iptables规则

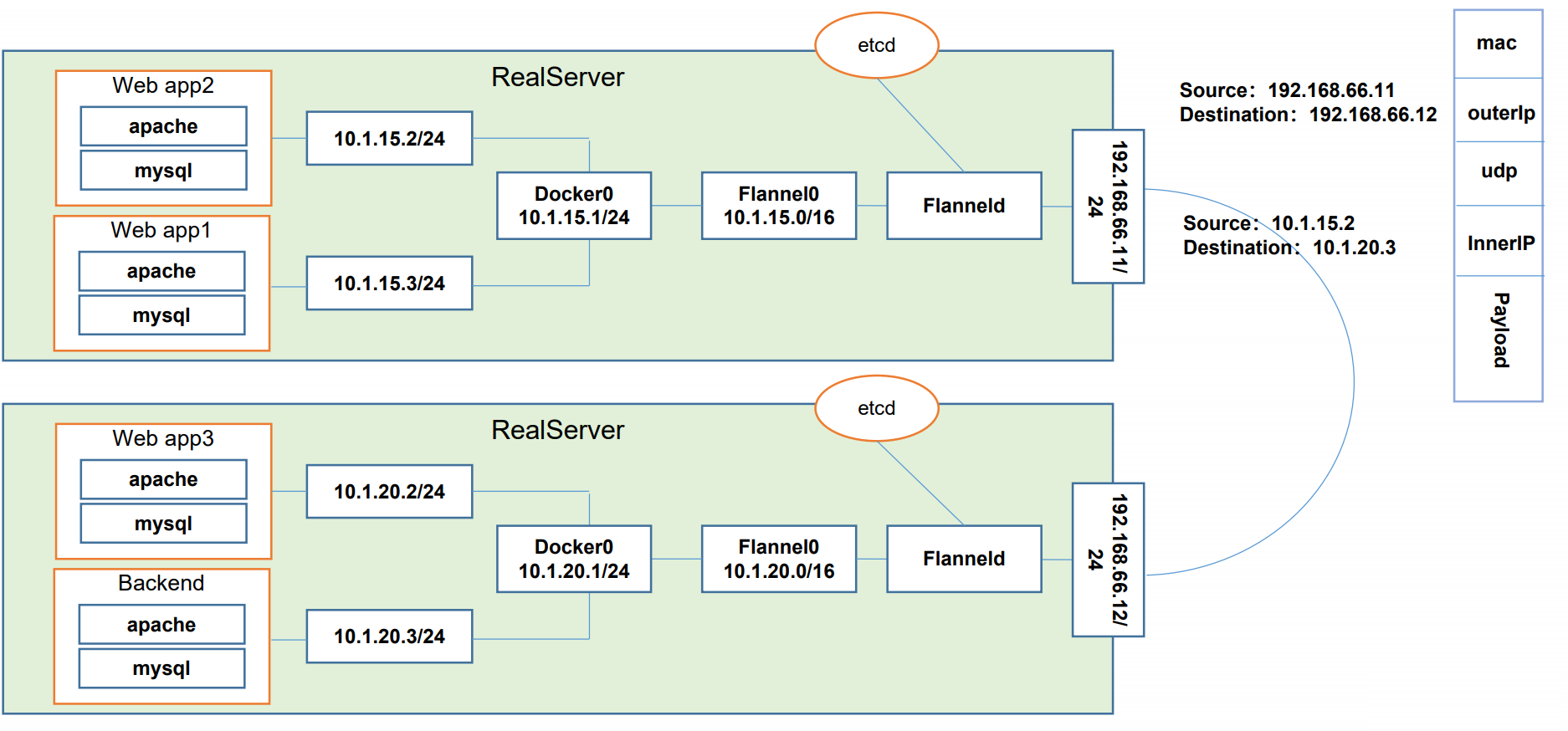

  • Flannel是CoreOS团队针对Kubernetes设计的一个网络规划服务，简单来说，它的功能是让集群中的不同节点主机创建的Docker容器都具有全集群唯一的虚拟IP地址。而且它还能在这些IP地址之间建立一个覆盖网络（Overlay Network），通过这个覆盖网络，将数据包原封不动地传递到目标容器内。

    • ETCD与Flannel说明：
      • Flannel启动后会向ETCD插入可分配的IP地址段资源，同时会记录哪些IP对应哪台机器，从而防止已被分配的网段再次被Flannel利用。
      • Flannel监控ETCD中每个Pod的实际地址，并在内存中建立维护Pod节点路由表。

3、总结

  • 同一个Pod内部通讯：同一个Pod共享同一个网络命名空间，共享同一个Linux协议栈。

  • 不同Pod之间的通讯：

    • Pod1与Pod2不在同一台主机，Pod的地址是与docker0在同一个网段的，但docker0网段与宿主机网卡是两个完全不同的IP网段，并且不同Node之间的通信只能通过宿主机的物理网卡进行。将Pod的IP和所在Node的IP关联起来，通过这个关联让Pod可以互相访问。
    • Pod1与Pod2在同一台机器，由Docker0网桥直接转发请求至Pod2，不需要经过Flannel。

  • Pod至Service的网络：目前基于性能考虑，全部为iptables维护和转发。

  • Pod 到外网：Pod向外网发送请求，查找路由表，转发数据包到宿主机的网卡，宿主网卡完成路由选择后，iptables执行Masquerade，把源IP更改为宿主网卡的IP，然后向外网服务器发送请求。

  • 外网到Pod：通过service。
